Waarom een kunststof collector voor vloerverwarming en koeling?
Bij vloerkoeling stroomt relatief koud water door de installatie. Hierdoor kan op metalen onderdelen condensvorming optreden wanneer de oppervlaktetemperatuur onder het dauwpunt komt.
Een kunststof collector is daarom een praktische keuze voor installaties die behalve voor verwarming ook voor vloerkoeling worden gebruikt. Bij metalen collectoren kan aanvullende isolatie nodig zijn om condensatie aan de collector te beperken.

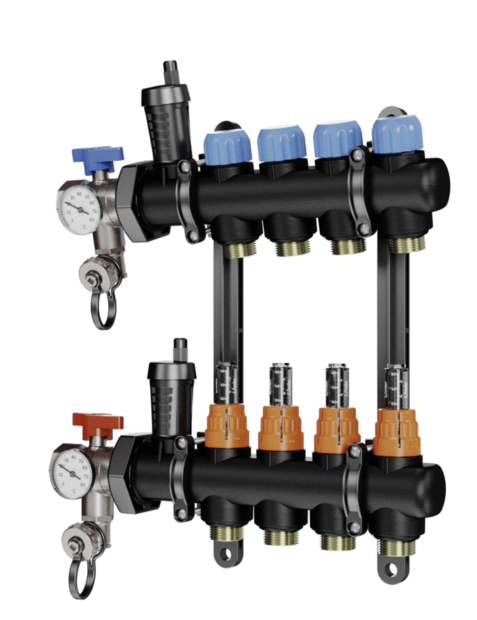

De Begetube collector is gemaakt van vezelversterkte kunststof en speciaal ontwikkeld voor toepassing in vloergebonden verwarmings- en koelsystemen.
Debietmeters voor iedere kring
Op de aanvoercollector zijn topdebietmeters aangebracht. Hiermee kun je per vloerverwarmingskring aflezen hoeveel water er door de betreffende groep stroomt.
Dat is belangrijk voor het hydraulisch inregelen van de vloerverwarming. Een korte groep heeft namelijk niet automatisch hetzelfde benodigde debiet als een langere groep.
Door iedere kring afzonderlijk in te stellen, kan het beschikbare water beter over de installatie worden verdeeld. Dit helpt om temperatuurverschillen tussen verschillende ruimtes en vloerverwarmingsgroepen te beperken.
Thermostatische ventielen op de retourcollector
De retourcollector is voorzien van thermostatische ventielen. Daarmee kunnen de afzonderlijke kringen worden afgesloten.
Deze aansluitingen maken het bovendien mogelijk om de collector uit te breiden met elektrothermische motoren. In combinatie met een geschikte zoneregeling en kamerthermostaten kunnen afzonderlijke ruimtes dan automatisch meer of minder warmte of koeling krijgen.
Zo kan bijvoorbeeld de vloerverwarmingsgroep van een slaapkamer afzonderlijk worden geregeld ten opzichte van die van de woonkamer.
Collector met automatische ontluchting
De collectoren binnen deze serie zijn voorzien van voorzieningen voor het vullen, aftappen en ontluchten van de installatie. Een goede ontluchting is belangrijk omdat lucht in een vloerverwarmingssysteem de watercirculatie kan verstoren en geluid kan veroorzaken.
De gemonteerde uitvoering maakt het eenvoudiger om de collector tijdens de installatie en het onderhoud te vullen, af te tappen en te ontluchten.
Daarnaast zijn de aanvoer en retour herkenbaar uitgevoerd, zodat de verschillende delen van de collector tijdens de montage duidelijk van elkaar te onderscheiden zijn.
Hoeveel kringen heb je nodig?
Het aantal kringen van de collector moet overeenkomen met het aantal vloerverwarmingsgroepen in het legplan.
Een grote vloer wordt namelijk niet met één lange buis gelegd. De installatie wordt verdeeld over verschillende groepen, waarbij iedere groep afzonderlijk op de collector wordt aangesloten.
Hoeveel groepen nodig zijn, hangt onder andere af van:
- het totale verwarmde vloeroppervlak;
- de diameter van de vloerverwarmingsbuis;
- de gekozen legafstand;
- de maximale gewenste leidinglengte per groep;
- de indeling van de ruimtes;
- de benodigde warmteafgifte.
Heb je bijvoorbeeld acht afzonderlijke vloerverwarmingsgroepen, dan heb je minimaal een collector met acht kringen nodig.
Maak daarom bij voorkeur eerst een legplan voordat je bepaalt hoeveel aansluitingen de collector moet hebben.
Aansluiting van de vloerverwarmingsbuizen
De Begetube kunststof collector heeft een 1 inch hoofdaansluiting. De afzonderlijke vloerverwarmingsgroepen worden aangesloten op de EK-aansluitingen van de collector.
Voor het aansluiten van de buizen zijn passende koppelingen nodig. Controleer daarbij de diameter en wanddikte van de vloerverwarmingsbuis, zodat je de juiste aansluitkoppelingen gebruikt.
Iedere kring bestaat uit een aanvoer- en retourleiding die op de bijbehorende aansluitingen van de collector worden gemonteerd.
Geschikt voor regeling per ruimte
Wil je verschillende kamers afzonderlijk regelen, dan kunnen de thermostatische ventielen op de retourcollector worden voorzien van geschikte elektrothermische motoren.
Een kamerthermostaat kan vervolgens via de zoneregeling bepalen wanneer een bepaalde vloerverwarmingsgroep moet openen of sluiten.
Dit is vooral interessant wanneer verschillende ruimtes op andere momenten worden gebruikt of wanneer per kamer een andere gewenste temperatuur geldt.
Bij een installatie die zowel verwarmt als koelt, moet de complete regeling vanzelfsprekend ook geschikt zijn voor beide bedrijfsmodi.
Voor vloerverwarming én vloerkoeling
Deze Begetube collector kan worden gebruikt om water over de verschillende groepen te verdelen bij zowel verwarming als koeling.
Bij verwarming stroomt warm water door de vloer waardoor deze warmte afgeeft aan de ruimte. Bij vloerkoeling wordt water met een lagere temperatuur door dezelfde leidingen gestuurd en neemt de vloer warmte uit de ruimte op.
Let bij vloerkoeling altijd op de watertemperatuur en het dauwpunt. De vloer en leidingen mogen niet zo koud worden dat ongewenste condensatie ontstaat. Hiervoor moet de regeling van de complete installatie geschikt zijn.
