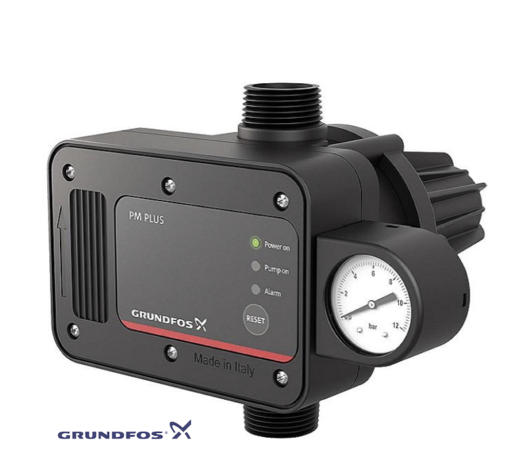

Grundfos PM PLUS elektronische pompbesturing met kabel en stekker

De Grundfos PM PLUS is een elektronische pompbesturing voor het automatisch starten en stoppen van een geschikte waterpomp. Het toestel kan worden gebruikt voor huishoudelijke watervoorziening, regenwaterrecuperatie, tuinberegening en andere installaties met schoon water. De PM PLUS is geschikt voor Grundfos-pompen en andere compatibele monofasige pompen met een maximaal opgenomen vermogen van 1.500 watt en een maximale stroom van 10 ampère.

Automatische start en stop

Wanneer een kraan of ander tappunt wordt geopend en de waterdruk onder de ingestelde startdruk daalt, schakelt de PM PLUS de pomp automatisch in. De pomp blijft werken zolang de pompbesturing voldoende waterdoorstroming detecteert. Zodra de waterafname stopt, wordt de pomp automatisch uitgeschakeld.

De inschakeldruk is instelbaar van 1,5 tot 3 bar. Hierdoor kan de werking worden afgestemd op het hoogteverschil in de installatie en de gewenste minimumdruk bij de tappunten. De aangesloten pomp moet voldoende druk kunnen leveren boven de ingestelde startdruk.

Geen frequentieregeling

De PM PLUS is een automatische aan-uitregeling en geen frequentieregelaar. Het toestel past het motortoerental van de pomp dus niet aan. De beschikbare waterdruk blijft afhankelijk van de pompcurve, het gevraagde debiet, het hoogteverschil en de weerstand van leidingen, filters en koppelingen.

De PM PLUS zorgt daarom voor automatische pompwerking, maar houdt de waterdruk niet voortdurend op exact dezelfde ingestelde waarde.

Beveiliging tegen drooglopen

Wanneer onvoldoende water beschikbaar is, stopt de PM PLUS de pomp om drooglopen en mogelijke pompschade te helpen voorkomen. Na een tijdelijke storing of onderbreking van de watertoevoer kan de automatische herstartfunctie opnieuw proberen de pomp in bedrijf te nemen. Het toestel beschikt daarnaast over een alarmindicatie en een antiblokkeringsfunctie.

De geïntegreerde LED-indicatoren tonen onder meer:

• aanwezigheid van de voedingsspanning;
• werking van de pomp;
• een eventuele alarm- of storingstoestand.

Ingebouwde onderdelen

De Grundfos PM PLUS is voorzien van:

• een instelbare startdruk van 1,5 tot 3 bar;
• droogloopbeveiliging;
• automatische herstart;
• geïntegreerde terugslagklep;
• interne drukmembraan en kleine drukbuffer;
• drukweergave;
• LED-status- en alarmindicatie;
• antiblokkeringsfunctie.

Door de geïntegreerde terugslagklep wordt terugstroming door de pompbesturing tegengegaan. De interne drukbuffer helpt kleine drukschommelingen op te vangen, maar is niet gelijkwaardig aan een groot afzonderlijk membraandrukvat.

De PM PLUS kan worden toegepast in installaties met of zonder een afzonderlijk drukvat. Een extern drukvat kan nuttig zijn om veelvuldig starten bij kleine waterafnames of beperkte lekkages verder te beperken.

Toepassingen

De Grundfos PM PLUS is geschikt voor onder meer:

• regenwaterinstallaties;
• huishoudelijke watervoorziening;
• tuinberegening en irrigatie;
• pompen die water aanzuigen uit een put, tank of reservoir;
• zelfaanzuigende bovengrondse pompen;
• geschikte dompeldrukpompen zonder geïntegreerde pompbesturing.

Controleer vóór de installatie altijd of de spanning, maximale stroom, het motorvermogen en de druk van de pomp binnen de toegelaten waarden van de PM PLUS vallen.

Installatie

De PM PLUS wordt in de persleiding na de pomp gemonteerd. Let bij de montage op de aangegeven stromingsrichting en zorg ervoor dat alle hydraulische verbindingen correct zijn afgedicht.

Deze uitvoering met artikelnummer 93264954 wordt geleverd met een voedingskabel van 1,5 meter en een Schuko-stekker. De hydraulische aansluitingen zijn uitgevoerd in G 1 inch buitendraad.

De elektrische en hydraulische installatie moet worden uitgevoerd volgens de installatievoorschriften van Grundfos en de geldende plaatselijke voorschriften. Schakel de elektrische voeding altijd uit voordat werkzaamheden aan de pomp of pompbesturing worden uitgevoerd.

Geschikte vloeistof

De PM PLUS is bedoeld voor schoon water zonder vaste deeltjes of vezels die het toestel mechanisch of chemisch kunnen beschadigen. Het toestel kan onder meer worden gebruikt met leidingwater en correct voorgefilterd regenwater. De toegelaten vloeistoftemperatuur bedraagt 0 tot 60 °C.

Belangrijkste technische gegevens

• Merk: Grundfos
• Model: PM PLUS
• Artikelnummer: 93264954
• EAN: 5715470048524
• Producttype: Elektronische pompbesturing
• Regeling: Automatische start-stopregeling
• Instelbare startdruk: 1,5 tot 3 bar
• Minimaal gedetecteerd debiet: 1 liter per minuut
• Maximale systeemdruk: 12 bar
• Maximaal pompvermogen P1: 1.500 watt
• Maximale nominale stroom: 10 A
• Voedingsspanning: 1 × 110–240 V
• Netfrequentie: 50/60 Hz

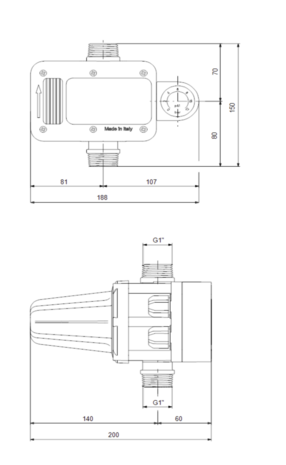

• Hydraulische aansluitingen: G 1 inch buitendraad
• Beschermingsklasse: IP65
• Omgevingstemperatuur: 0 tot 50 °C
• Watertemperatuur: 0 tot 60 °C
• Kabellengte: 1,5 meter
• Stekker: Schuko
• Droogloopbeveiliging: ja
• Automatische herstart: ja
• Geïntegreerde terugslagklep: ja.
