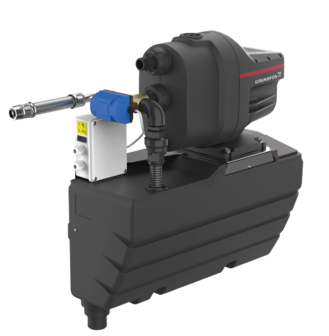

Grundfos SCALA1 3-45 regenwateromschakelsysteem

Het Grundfos SCALA1 System 3-45 is een compleet regenwaterbeheersysteem voor huishoudelijke toepassingen. Het systeem gebruikt regenwater zolang er voldoende water in de regenwaterput of opslagtank aanwezig is. Wanneer het waterniveau te laag wordt, schakelt het automatisch over op leidingwater, zodat de aangesloten aftappunten bruikbaar blijven. Zodra opnieuw voldoende regenwater beschikbaar is, kan het systeem automatisch terugschakelen naar regenwater.

Het systeem is geschikt voor toepassingen waarbij geen drinkwaterkwaliteit vereist is, zoals:

• toiletspoeling;
• wasmachines;
• buitenkranen;
• schoonmaakwerkzaamheden;
• tuinberegening;
• andere huishoudelijke toepassingen met technisch gebruikswater.

Het systeem behandelt of ontsmet het water niet. Regenwater wordt hierdoor niet geschikt voor menselijke consumptie.

Automatische omschakeling naar leidingwater

Een meegeleverde niveausensor met een kabel van 20 meter bewaakt het waterniveau in de regenwaterput. Bij onvoldoende regenwater activeert de regeling de ingebouwde driewegklep. De SCALA1-pomp wordt dan gevoed vanuit de geïntegreerde leidingwatertank in plaats van rechtstreeks vanuit de regenwaterput.

Regenwater krijgt altijd voorrang, zodat het verbruik van leidingwater zo veel mogelijk wordt beperkt. De automatische werking kan indien nodig handmatig worden overschreven, bijvoorbeeld om tijdelijk uitsluitend leidingwater te gebruiken.

Veilige scheiding tussen regenwater en leidingwater

De geïntegreerde tank heeft een totale inhoud van 15 liter en een bruikbaar volume van ongeveer 12 liter. Deze onderbrekingstank zorgt voor een fysieke scheiding tussen het leidingwaternet en de regenwaterinstallatie. Het systeem is ontworpen volgens EN 1717 om terugstroming van regenwater naar het leidingwaternet te voorkomen.

De overloop van de tank moet correct op een geschikte afvoer worden aangesloten. Laat het systeem altijd installeren volgens de plaatselijke voorschriften voor drinkwater- en regenwaterinstallaties.

Zelfaanzuigende SCALA1 3-45 pomp

De geïntegreerde SCALA1 3-45 is een zelfaanzuigende meertraps pomp met automatische start-stopregeling. De pomp start wanneer water wordt afgenomen en stopt opnieuw wanneer de waterafname eindigt.

Het systeem heeft een nominaal debiet van 3 m³ per uur, een nominale opvoerhoogte van 29,2 meter en een maximale opvoerhoogte van 44 meter. De werkelijk beschikbare druk en het debiet zijn afhankelijk van het hoogteverschil, de leidingdiameter, de aanzuigafstand en de weerstand van filters, leidingen en koppelingen.

De aanzuigleiding tussen de regenwaterput en de pomp moet volledig luchtdicht zijn. Gebruik een geschikte voorfilter en een voetklep of drijvende aanzuiging om zand, slib en andere vuildeeltjes uit de pomp te houden.

Bediening via Grundfos GO

De ingebouwde Bluetooth-connectiviteit maakt bediening en controle via de Grundfos GO-app mogelijk. Via de app kunnen onder meer instellingen, bedrijfsinformatie en eventuele meldingen worden bekeken. Ook kan de toevoer van leidingwater handmatig worden geforceerd wanneer dat nodig is.

Inhoud van het systeem

Het Grundfos SCALA1 System 3-45 wordt geleverd met:

• Grundfos SCALA1 3-45 zelfaanzuigende pomp;
• geïntegreerde leidingwatertank van 15 liter;
• ingebouwde driewegklep voor de omschakeling;
• niveausensor met kabel van 20 meter;
• hydraulische verbindingsslangen;
• montagebeugel;
• bevestigingsmateriaal.

Leidingen, regenwaterfilters, aanzuigkorf, afvoerleiding en overige installatiematerialen zijn niet inbegrepen, tenzij dit afzonderlijk bij het artikel wordt vermeld.

Belangrijk bij de installatie

Plaats het systeem binnen, op een droge, vorstvrije en goed bereikbare locatie. Door de beschermingsklasse IP20 is het toestel niet geschikt voor onbeschermde buitenmontage.

De leidingwaterdruk aan de geïntegreerde tank moet tussen 1,8 en 4 bar liggen. Bij een hogere toevoerdruk moet een geschikte drukregelaar worden geplaatst. Tijdens volledig gebruik op leidingwater moet de leidingwatertoevoer voldoende debiet kunnen leveren om te voorkomen dat de pomp lucht aanzuigt.

Belangrijkste technische gegevens

• Merk: Grundfos
• Model: SCALA1 System 3-45
• Artikelnummer: 92947788
• EAN: 5715122000757
• Nominaal debiet: 3 m³/u
• Nominale opvoerhoogte: 29,2 meter
• Maximale opvoerhoogte: 44 meter
• Opgenomen vermogen P1: 0,9 kW
• Motorvermogen P2: 0,58 kW
• Voeding: 1 × 230 V, 50 Hz
• Nominale stroom: 3,85 A
• Beschermingsklasse: IP20
• Isolatieklasse: F
• Voedingskabel: 1,5 meter met Schuko-stekker
• Inhoud leidingwatertank: 15 liter
• Bruikbare tankinhoud: circa 12 liter
• Niveausensor: kabel van 20 meter
• Maximale systeemdruk: 4,5 bar
• Toegestane leidingwaterdruk: 1,8 tot 4 bar
• Aansluiting regenwateraanzuiging: 1 inch
• Persaansluiting: 1 inch
• Aansluiting leidingwater: 3/4 inch
• Overloopaansluiting: DN50
• Netto gewicht: circa 22 kg.
