De GWP OPTI Combo combineert twee afzonderlijke systemen voor een brede bescherming van de sanitaire waterinstallatie:
de GWP Optifiltrex X601 mechanische waterfilter;
het GWP Opticalc X501 antikalk- en corrosiebeschermingssysteem.
De Optifiltrex wordt als eerste in de koudwaterleiding geplaatst en houdt zand, roestdeeltjes, schilfers en andere zwevende vuildeeltjes tegen. De Opticalc wordt erachter gemonteerd en doseert gecontroleerd voedingsgeschikte fosfaatmineralen om harde kalkafzetting en corrosie te helpen beperken.

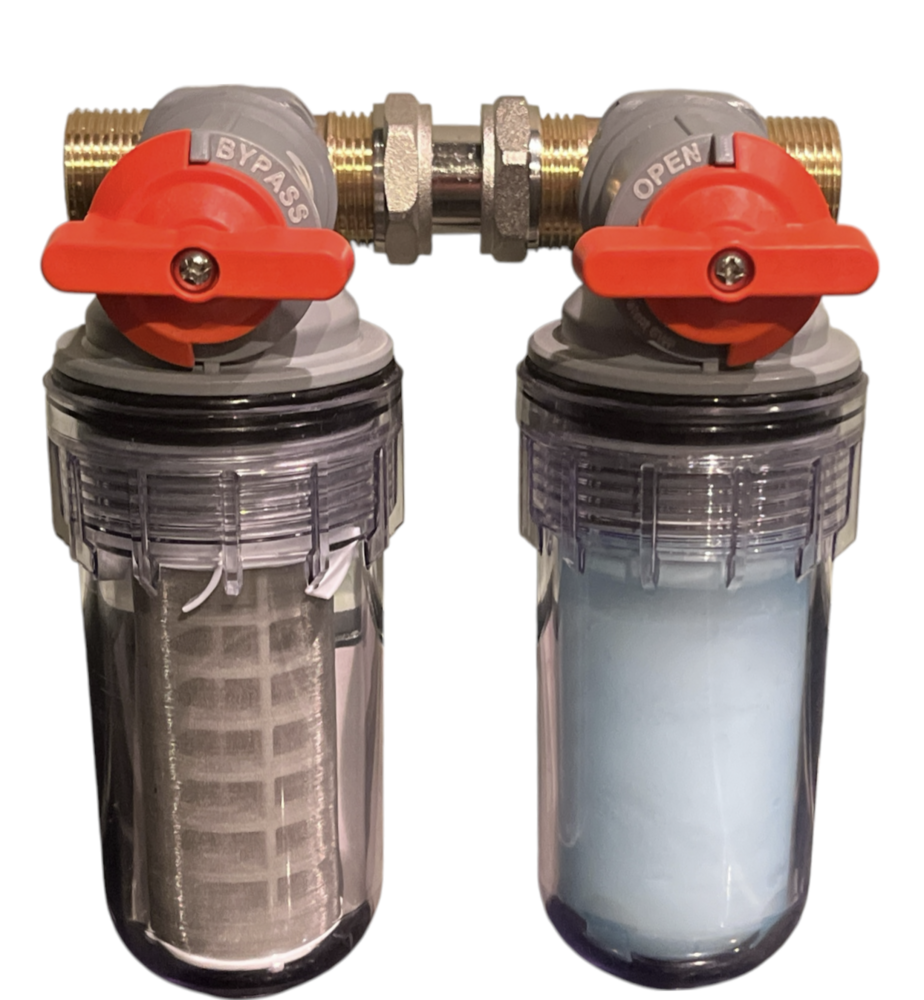

De twee toestellen worden met het meegeleverde GWP M003-koppelstuk rechtstreeks met elkaar verbonden. Beide toestellen beschikken over een ingebouwde bypass en een 360° draaibare aansluiting.
De OPTI Combo combineert mechanische filtratie met kalk- en corrosiebescherming.
De Optifiltrex verwijdert zichtbare en zwevende vuildeeltjes uit het water. De Opticalc verandert de manier waarop kalkmineralen zich in de installatie afzetten en ondersteunt de bescherming van metalen leidingen en toestellen tegen corrosie.
Het ene toestel vervangt het andere niet. De juiste montagevolgorde is noodzakelijk om beide functies optimaal te benutten.

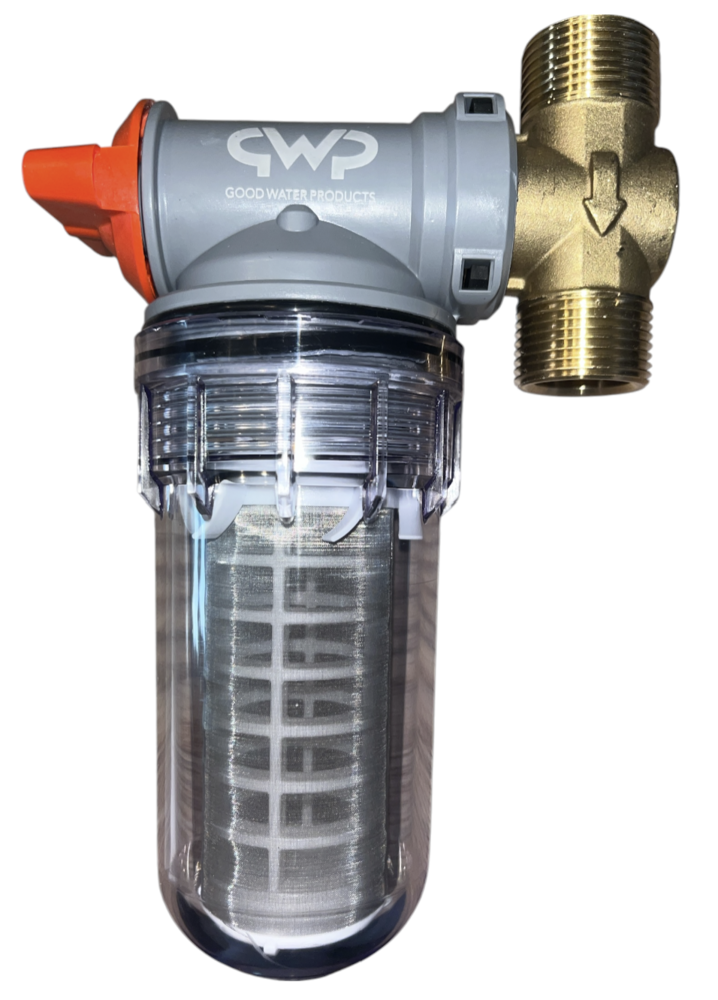

De GWP Optifiltrex X601 is een mechanische oppervlaktefilter met een herbruikbare roestvaststalen filterzeef van 100 micron.
De filter helpt onder meer de volgende vervuiling tegen te houden:
zandkorrels;
roestdeeltjes;
metaalschilfers;
leidingafzettingen;
andere zichtbare en zwevende vuildeeltjes.
Zeer fijne deeltjes, opgeloste stoffen, kalkmineralen, geuren, smaken en micro-organismen kunnen door een filter van 100 micron passeren. De Optifiltrex is daarom geen drinkwaterzuiveraar en verandert de chemische samenstelling of hardheid van het water niet.
De gepatenteerde RotaFLUX-waterstroming laat het water roterend door de filterbehuizing bewegen.
Deze roterende stroming helpt:
te voorkomen dat vuildeeltjes zich snel aan de filterzeef vasthechten;
het bruikbare filteroppervlak langer vrij te houden;
opgevangen vuil naar het onderste gedeelte van de behuizing te laten zakken;
het drukverlies door vervuiling te helpen beperken.
De verzamelde vuildeeltjes moeten periodiek via de purgeeropening of een geschikt aangesloten aftapkraantje worden afgevoerd.
De term zelfreinigend verwijst naar de RotaFLUX-stroming, die helpt voorkomen dat vuil zich snel op het filteroppervlak vastzet.
Dit betekent niet dat de Optifiltrex nooit gecontroleerd of gereinigd moet worden.
Regelmatig onderhoud blijft noodzakelijk:
controleer hoeveel vuil zich onderaan de filterbehuizing verzamelt;
voer het verzamelde vuil tijdig via de purgeeropening af;
controleer de roestvaststalen filterzeef op verstopping of beschadiging;
reinig het patroon wanneer purgeren alleen niet meer volstaat;
vervang het filterpatroon wanneer het beschadigd of niet meer voldoende reinigbaar is.
Het passende originele vervangfilter is:
GWP Optifiltrex X301 – 100 micron.

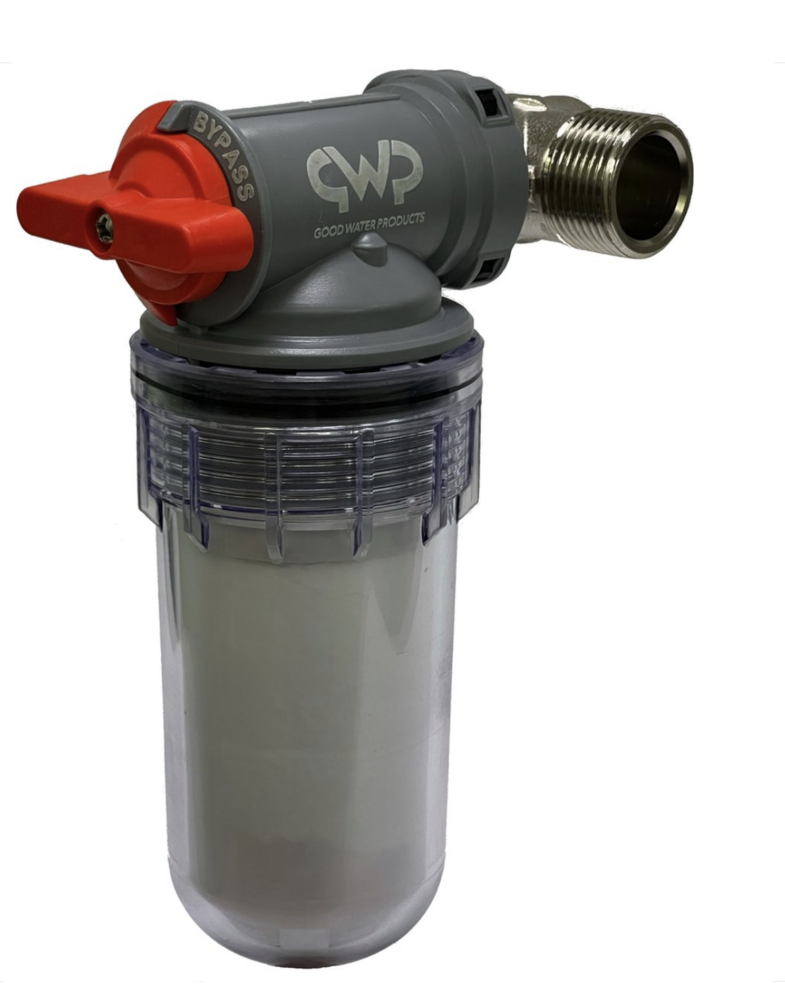

De GWP Opticalc X501 doseert tijdens het waterverbruik gemiddeld circa 3 mg voedingsgeschikte fosfaatmineralen per liter water.
Deze fosfaatmineralen verbinden zich met de aanwezige calcium- en magnesiumbestanddelen. Hierdoor kunnen de hardheidsmineralen zich bij verwarming minder gemakkelijk ontwikkelen tot harde en sterk hechtende kalkkristallen.
De fosfaatmineralen helpen daarnaast een dunne beschermende laag te vormen aan de binnenzijde van metalen leidingen, boilers, warmtewisselaars en verwarmingselementen. Deze laag ondersteunt de bescherming tegen corrosie.
De OPTI Combo is geen klassieke waterontharder met ionenwisseling.
De combinatie:
verwijdert geen calcium en magnesium uit het water;
verlaagt de gemeten waterhardheid niet;
vervangt hardheidsmineralen niet door natrium;
gebruikt geen onthardingszout;
heeft geen elektrische aansluiting of batterijen nodig;
voert geen regeneratie uit;
produceert geen afvalwater door regeneratie.
Het water wordt dus niet meetbaar zachter. De technisch correcte omschrijving is een combinatie van een mechanische waterfilter en een zoutloos antikalk- en corrosiebeschermingssysteem.
Omdat calcium en magnesium in het water aanwezig blijven, kunnen nog witte mineraalresten ontstaan op oppervlakken waarop water opdroogt of verdampt.
Dit kan onder meer zichtbaar zijn op:
kranen;
douchewanden;
tegels;
glazen;
spoelbakken;
douchekoppen.
Opticalc helpt vooral de vorming van harde, sterk hechtende kalkaanslag in leidingen, verwarmingselementen en toestellen te beperken.
Gebruik daarom geen absolute beweringen zoals:
“maakt het water volledig kalkvrij”;
“geen kalkvlekken meer”;
“verwijdert alle kalk”;
“maakt hard water zacht”.
De Opticalc X501 wordt geleverd met één GWP X101-patroon.
Dit patroon heeft:
een nominale dosering van circa 3 ppm;
een geraamde capaciteit van circa 50 m³;
een inhoud op basis van voedingsgeschikte fosfaatmineralen.
Een capaciteit van 50 m³ komt overeen met ongeveer 50.000 liter behandeld water.
De werkelijke gebruiksduur is afhankelijk van het totale waterverbruik. De waarde van 50 m³ is daarom geen vaste levensduur in maanden of jaren.
De Opticalc beschikt over een akoestisch waarschuwingssysteem dat aangeeft wanneer het patroon bijna opgebruikt is.
Het waarschuwingssysteem wordt door de waterstroming geactiveerd en heeft geen batterijen of elektrische aansluiting nodig.
Vervang het X101-patroon wanneer:
het akoestische waarschuwingssignaal wordt geactiveerd;
visueel blijkt dat het patroon vrijwel leeg is;
de geraamde capaciteit van circa 50 m³ werd bereikt.
De correcte montagevolgorde is:
watermeter – voorgeschreven terugstroombeveiliging – Optifiltrex – Opticalc – sanitaire installatie.
De Optifiltrex moet vóór de Opticalc worden geplaatst. Zo worden zand, roestdeeltjes en andere zwevende verontreinigingen eerst uit het water gefilterd voordat het water door het Opticalc-systeem stroomt.
Voorzie vóór de combinatie een terugstroombeveiliging die geschikt is voor de toepassing en voldoet aan de geldende drinkwatervoorschriften.
De opname of goedkeuring van een afzonderlijk onderdeel betekent niet automatisch dat de volledige, door de webshop samengestelde OPTI Combo als één compleet product is gecertificeerd.
Gebruik daarom niet zonder een productspecifiek certificaat de algemene bewering:
“de volledige OPTI Combo is Belgaqua-goedgekeurd”.
Vermeld liever dat de installatie met de voorgeschreven terugstroombeveiliging en volgens de plaatselijke drinkwatervoorschriften moet worden uitgevoerd.
Zowel de Opticalc als de Optifiltrex beschikt over een ingebouwde bypass.
Hierdoor kan ieder toestel afzonderlijk hydraulisch worden overbrugd voor:
vervanging van het Opticalc-patroon;
controle of reiniging van het Optifiltrex-filterpatroon;
tijdelijk onderhoud;
controle van de patroonhouder of afdichting.
Tijdens de bypasswerking blijft het water door de installatie stromen, maar wordt het tijdelijk niet door het overbrugde toestel behandeld of gefilterd.
Na onderhoud moet iedere bypass opnieuw volledig in de normale bedrijfsstand worden geplaatst.
De OPTI Combo heeft geen afvoer nodig voor regeneratie- of terugspoelwater zoals een klassieke waterontharder.
Voor de Optifiltrex moet wel een veilige mogelijkheid worden voorzien om verzameld vuil en purgeerwater af te voeren.
Dit kan met:
een geschikte opvangbak;
een tijdelijk aangesloten slang;
een vast aangesloten purgeerkraantje en afvoer.
Zorg ervoor dat het afgevoerde water geen waterschade kan veroorzaken.

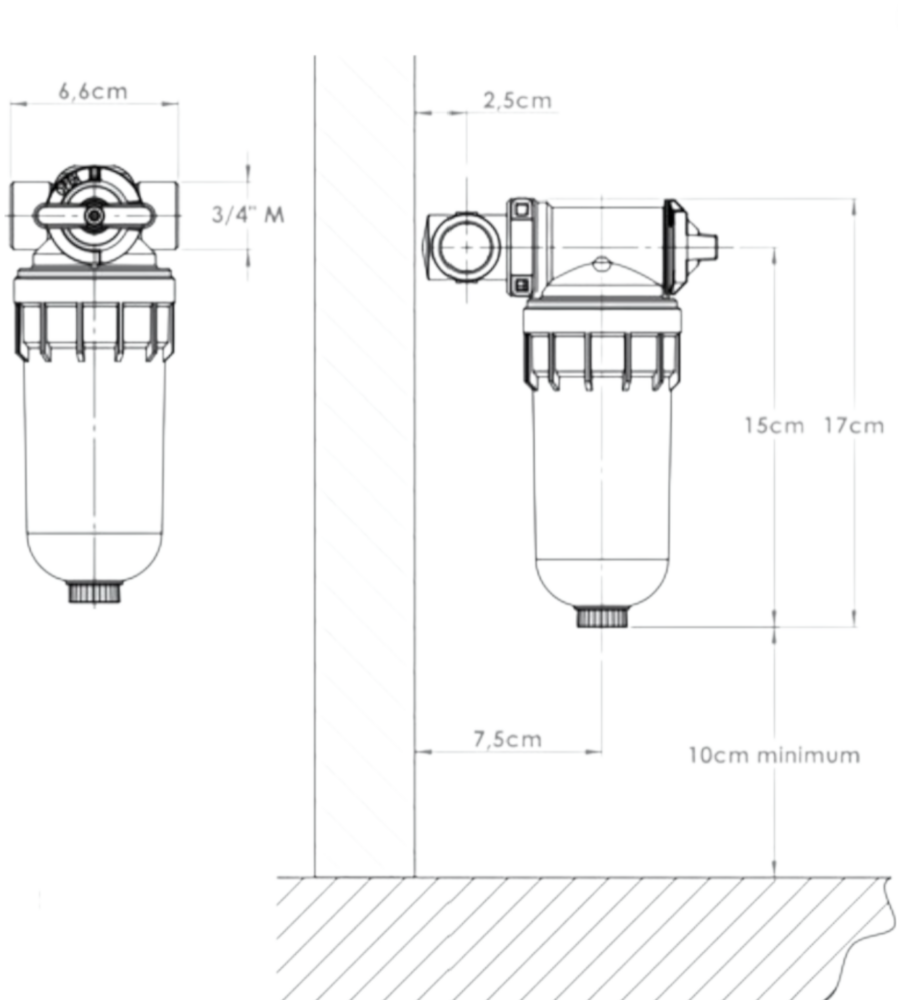

Beide toestellen hebben een 360° draaibaar aansluitstuk.
Hierdoor kan de combinatie eenvoudiger worden uitgelijnd in verschillende leidingconfiguraties. Zowel horizontale als verticale montage is mogelijk wanneer:
de stromingsrichting wordt gerespecteerd;
de patroonhouders bereikbaar blijven;
de bypassbediening toegankelijk blijft;
de purgeeropening van de Optifiltrex veilig kan worden bediend;
voldoende ruimte beschikbaar blijft voor patroonvervanging.
De afzonderlijke productgegevens vermelden voor zowel de Opticalc X501 als de Optifiltrex X601 een debiet van circa 1,6 m³/u.
Voor de Optifiltrex wordt bij dit debiet een drukverlies van circa 0,2 bar opgegeven. Voor de Opticalc wordt circa 0,35 bar vermeld.
Bij een combinatie worden de drukverliezen van beide toestellen, het M003-koppelstuk en de overige leidingonderdelen bij elkaar opgeteld. Op basis van de afzonderlijke waarden bedraagt het gezamenlijke drukverlies van alleen de twee toestellen bij circa 1,6 m³/u naar schatting ongeveer 0,55 bar. Dit is een technische optelling en geen afzonderlijk door GWP gepubliceerde combowaarde.
De werkelijke doorstroming en het werkelijke drukverlies zijn ook afhankelijk van:
de beschikbare toevoerdruk;
de leidingdiameter;
de lengte en opbouw van de installatie;
de hoeveelheid verzameld vuil;
de toestand van beide patronen;
het aantal gelijktijdig gebruikte tappunten.
Installeer de volledige combinatie uitsluitend in de koudwaterleiding.
Let tijdens de montage op de volgende punten:
respecteer de stromingsrichting op beide toestellen;
plaats de Optifiltrex vóór de Opticalc;
voorzie de voorgeschreven terugstroombeveiliging;
gebruik de meegeleverde vlakdichtingen bij het M003-koppelstuk;
gebruik geen hennep, tape of vloeibare draadafdichting op vlakdichtende verbindingen;
monteer beide toestellen spanningsvrij;
bescherm de toestellen tegen vorst;
zorg dat beide bypassbedieningen bereikbaar blijven;
voorzie voldoende ruimte om de patroonhouders te openen;
zorg dat de purgeeropening veilig bereikbaar is;
spoel nieuwe of aangepaste leidingen vóór de ingebruikname voldoende door.
Controleer vóór ingebruikname:
of de Optifiltrex vóór de Opticalc is geplaatst;
of beide stromingsrichtingen correct zijn;
of de vlakdichtingen correct tussen de verbindingen zitten;
of beide toestellen in de normale bedrijfsstand staan;
of de patroonhouders correct gesloten zijn;
of de purgeeropening van de Optifiltrex gesloten is.
Open de watertoevoer langzaam en laat water door de volledige combinatie stromen.
Controleer vervolgens:
alle leidingaansluitingen;
het M003-koppelstuk;
beide patroonhouders;
de bypassbedieningen;
de purgeeropening;
de bevestigingsbeugel.
Er mag nergens water lekken.

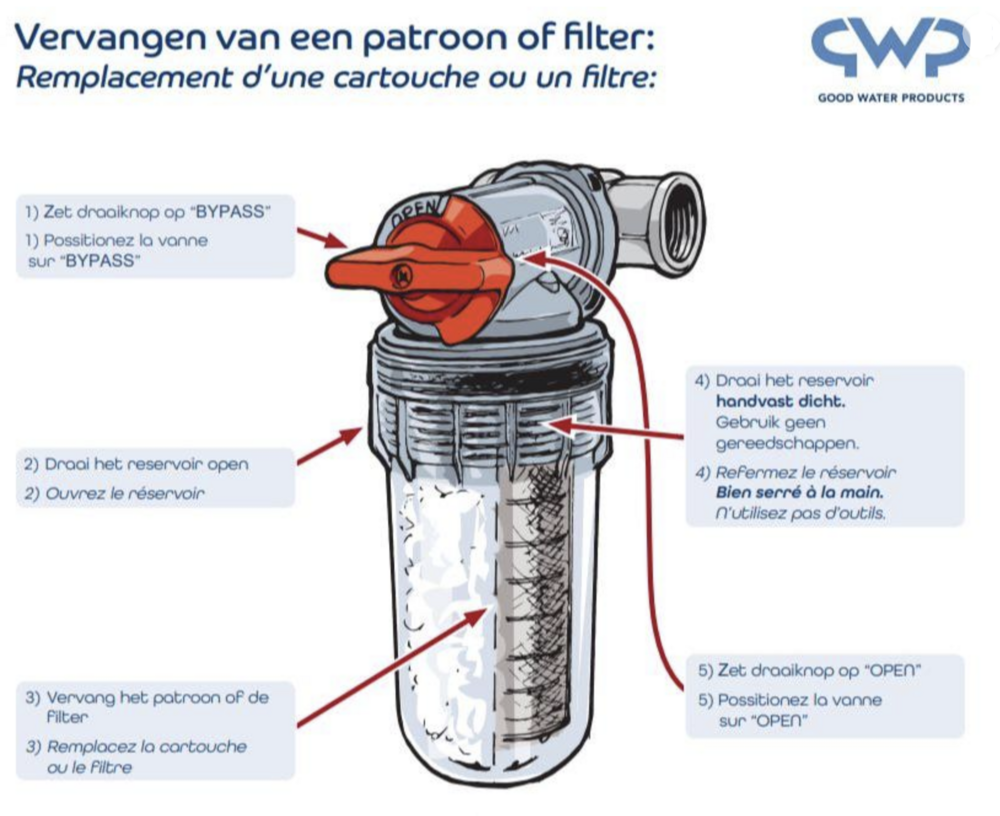

Vervang het GWP X101-patroon wanneer het akoestische signaal wordt geactiveerd, het patroon zichtbaar leeg is of de geraamde capaciteit van circa 50 m³ werd bereikt.
Controleer regelmatig de hoeveelheid vuil onderaan de filterbehuizing. Voer het vuil tijdig via de purgeeropening af.
Reinig of vervang het X301-filterpatroon wanneer:
de doorstroming merkbaar afneemt;
purgeren niet meer volstaat;
de filterzeef verstopt blijft;
de roestvaststalen zeef beschadigd of vervormd is.
Controleer beide toestellen regelmatig op:
lekkage;
beschadigde patroonhouders;
vervuilde of vervormde afdichtingen;
een correcte bypassstand;
een stevige bevestiging van de gezamenlijke montagebeugel.
De huidige OPTI Combo bestaat uit:
één GWP Opticalc X501 met 3/4"-buitendraadaansluitingen;
één GWP Opticalc X101-patroon voor circa 50 m³;
één GWP Optifiltrex X601 met 3/4"-buitendraadaansluitingen;
één GWP Optifiltrex X301 roestvaststalen filterpatroon van 100 micron;
één GWP M003-koppelstuk met twee 3/4"-wartels;
twee vlakdichtingen voor het M003-koppelstuk;
één gezamenlijke bevestigingsbeugel volgens de huidige setsamenstelling.
Controleer bij levering of alle onderdelen aanwezig zijn.
Merk: GWP
Handelsnaam: OPTI Combo
Producttype: gecombineerd mechanisch filter- en antikalksysteem
Aantal toestellen: twee
Montageleiding: koudwaterleiding
Aansluitmaat buitenzijden: G 3/4" buitendraad
Draaibare aansluitingen: 360°
Ingebouwde bypass: op beide toestellen
Maximale werkdruk: 10 bar
Maximale mediumtemperatuur van de combinatie: 50 °C
Richtdebiet: circa 1,6 m³/u
Elektrische aansluiting nodig: nee
Batterijen nodig: nee
Onthardingszout nodig: nee
Regeneratie nodig: nee
Permanente regeneratieafvoer nodig: nee
Purgeermogelijkheid Optifiltrex: ja
Koppelstuk: GWP M003
Productie: België
Opticalc-model: X501
Functie Opticalc: kalk- en corrosiebescherming
Opticalc-patroon: GWP X101
Dosering Opticalc: circa 3 mg/l
Capaciteit Opticalc-patroon: circa 50 m³
Akoestische waarschuwing Opticalc: ja
EAN Opticalc X501: 5419980112804
Optifiltrex-model: X601
Functie Optifiltrex: mechanische oppervlaktefiltratie
Optifiltrex-filterpatroon: GWP X301
Filterfijnheid: 100 micron
Materiaal filterzeef: roestvast staal
Stromingsprincipe: RotaFLUX
EAN Optifiltrex X601: 5419980227560
