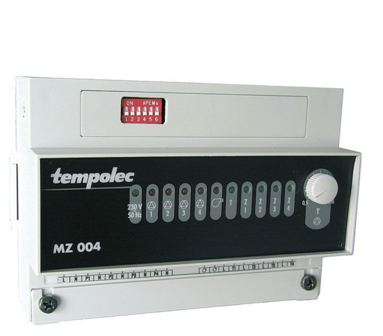

De multizone-module MZ004 is een elektronisch apparaat dat voorzien is voor het sturen van een gasklep of stookoliebrander en maximum 4 circulatiepompen, of 4 zoneventielen, in cv-installaties met 4 verwarmingskringen.
De cv-kringen kunnen uitgerust zijn met radiatoren, convectors, luchtverhitters, enz.
De temperatuurregeling wordt hier verwezenlijkt door 4 afzonderlijke ruimtethermostaten.
Dit is o.a. het geval in een villa met 4 verwarmingszones (gelijkvloers, verdieping, verkoopruimten). of 3 zones en 1 boiler
De multizone-module is eveneens geschikt voor installaties met een voldoende ketelvermogen, om tegelijkertijd voor de verwarming, de sanitair warmwaterproductie en bijv. de verwarming van een zwembad te zorgen. In dit geval worden de ruimtethermostaat, de boilerthermostaat en de thermostaat van de warmtewisselaar voor het zwembad op de multizone-module aangesloten; elke kring heeft hier zijn eigen circulatiepomp.
technische gegevens
- Voeding : 230 V AC 50 Hz ± 10 %
- 5 NO-contacten
- Montage voorzien op DIN-rail in elektrische kast
- Beschermingsgraad IP20
- Toegelaten temperatuur : 0 tot +40 °C
- Aansluiting d.m.v. verwijderbare klemmenstroken.
