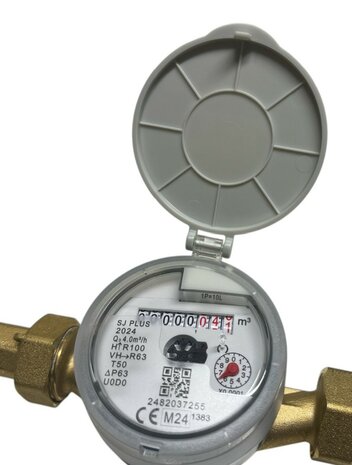

De Maddalena koudwatermeter DN20 is geschikt voor het meten van waterverbruik in huishoudelijke en andere afzonderlijke koudwaterinstallaties. Deze uitvoering is geschikt voor koud water tot maximaal 30 °C.

De meter werkt volgens het enkelstraalsprincipe en beschikt over een droog telwerk. Het telwerk kan 360° worden gedraaid, zodat de meterstand na montage gemakkelijk kan worden afgelezen. Horizontale en verticale montage zijn mogelijk, waarbij de metrologische nauwkeurigheid afhankelijk kan zijn van de gekozen montagepositie.

Het permanente debiet bedraagt Q3 4 m³/u. Dit is het debiet waarbij de meter onder normale bedrijfsomstandigheden langdurig mag functioneren. Het overbelastingsdebiet Q4 bedraagt 5 m³/u en mag daarom niet met Q3 worden verward.

Het meterlichaam heeft aan beide zijden G 1" buitendraad. De meegeleverde tellerkoppelingen maken de overgang naar G 3/4" buitendraad voor aansluiting op de waterleiding. De inbouwlengte van het meterlichaam bedraagt ongeveer 130 mm, zonder tellerkoppelingen.

De Maddalena SJ Plus-reeks is MID-gecertificeerd, heeft een nominale druk van 16 bar en is beschermd tegen externe magnetische velden.

Technische kenmerken
