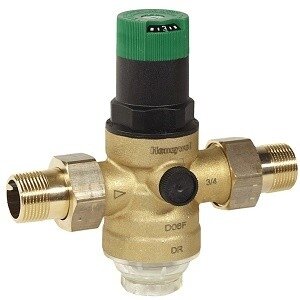

De Honeywell Home Braukmann D06F drukregelaar 3/4" beschermt drinkwaterleidingen, kranen en aangesloten toestellen tegen een te hoge of wisselende waterdruk.
De drukregelaar verlaagt de toevoerdruk tot een vooraf ingestelde uitgangsdruk. Dankzij het gebalanceerde klepontwerp blijft deze uitgangsdruk vrijwel constant, ook wanneer de druk aan de toevoerzijde schommelt.
Een correct ingestelde waterdruk helpt:
schade aan leidingen, kranen en toestellen te voorkomen;
storende stromingsgeluiden te verminderen;
onnodig waterverbruik te beperken;
drukschommelingen in de installatie op te vangen;
de levensduur van aangesloten sanitaire toestellen te verlengen.
De uitgangsdruk is instelbaar van 1,5 tot 6 bar. Vanuit de fabriek is de drukregelaar ingesteld op ongeveer 3 bar.
De gewenste uitgangsdruk wordt ingesteld met de draaiknop bovenaan het toestel. De ingestelde waarde kan bij benadering worden afgelezen op de geïntegreerde instelschaal.
Voor een nauwkeurige controle kan een afzonderlijk verkrijgbare manometer worden aangesloten op een van de twee aanwezige G 1/4"-manometeraansluitingen.
Een manometer wordt bij deze D06F-3/4A-uitvoering niet standaard meegeleverd.
De Honeywell D06F is voorzien van een geïntegreerde roestvaststalen fijnfilter met een maaswijdte van ongeveer 0,16 mm.
Deze filter houdt leidingvervuiling en grotere vuildeeltjes tegen voordat ze het ventielinzetstuk en de achterliggende installatie kunnen bereiken.
Dankzij de transparante filterkom kan de toestand van het filterelement eenvoudig visueel worden gecontroleerd. Het filterelement en het ventielinzetstuk kunnen voor onderhoud of vervanging worden verwijderd.
De geïntegreerde fijnfilter is bedoeld voor de bescherming van de drukregelaar en de aangesloten installatie. Het toestel vervangt geen afzonderlijke terugspoelfilter wanneer een uitgebreidere filtering of regelmatige terugspoeling van het leidingwater gewenst is.
De drukregelaar is geschikt voor drinkwaterinstallaties binnen de opgegeven technische grenzen.
Typische toepassingen zijn:
huishoudelijke drinkwaterinstallaties;
watertoevoerleidingen met een hoge of wisselende druk;
bescherming van kranen en sanitaire toestellen;
bescherming van boilers, waterverwarmers en huishoudelijke apparaten;
commerciële en lichte industriële waterinstallaties.
De maximale toegestane inlaatdruk bedraagt 16 bar. Voor een correcte werking moet de inlaatdruk minimaal ongeveer 1 bar hoger zijn dan de ingestelde uitgangsdruk.
De D06F-3/4A heeft een nominale aansluitmaat van DN20 en een Kvs-waarde van ongeveer 3,1 m³/u.
Hierdoor is deze uitvoering geschikt voor installaties waar een grotere doorstroming nodig is dan bij de kleinere DN15-uitvoering met een 1/2"-aansluiting.
De werkelijke doorstroming is afhankelijk van onder meer:
de beschikbare inlaatdruk;
de ingestelde uitgangsdruk;
het drukverlies over de drukregelaar;
de leidingdiameter;
de lengte en opbouw van de installatie;
het gelijktijdige waterverbruik.
Kies de aansluitmaat daarom niet uitsluitend op basis van de aanwezige leidingaansluiting, maar houd ook rekening met het vereiste debiet van de installatie.
Monteer de drukregelaar in de stromingsrichting die met een pijl op de behuizing is aangegeven.
Horizontale en verticale montage zijn mogelijk. Voor een goede bereikbaarheid en eenvoudige visuele controle wordt bij voorkeur een montagepositie gekozen waarbij de transparante filterkom naar beneden gericht is.
Plaats het toestel op een vorstvrije, droge en goed bereikbare locatie. Bescherm de kunststof filterkom tegen agressieve dampen, oplosmiddelen en langdurige directe uv-straling.
Voorzie bij voorkeur een afsluitkraan vóór en na de drukregelaar, zodat het toestel veilig kan worden gecontroleerd, onderhouden of vervangen.
Na de drukregelaar wordt een recht leidinggedeelte met een lengte van minimaal vijfmaal de nominale leidingdiameter aanbevolen. Bij DN20 komt dit overeen met minimaal ongeveer 100 mm rechte leiding.
Controleer vóór de montage:
of de aansluitmaat met de aanwezige installatie overeenkomt;
of de stromingsrichting correct is;
of de leidingen schoon en voldoende gespoeld zijn;
of de leidingen spanningsvrij op het toestel worden aangesloten;
of de filterkom bereikbaar blijft voor onderhoud;
of de maximale druk en temperatuur niet worden overschreden.
Sluit tijdens het instellen bij voorkeur alle aftappunten na de drukregelaar.
Draai de instelknop tot de gewenste uitgangsdruk is ingesteld. Controleer de uiteindelijke druk bij voorkeur met een aangesloten manometer.
Bij het verlagen van de uitgangsdruk:
sluit u de afsluitkraan aan de toevoerzijde;
opent u kort een kraan aan de uitgangszijde om de druk te ontlasten;
stelt u de gewenste lagere druk in;
opent u de afsluitkraan vervolgens langzaam opnieuw;
controleert u de uiteindelijke uitgangsdruk met een manometer.
Stel de uitgangsdruk nooit hoger in dan toegestaan voor de aangesloten leidingen, kranen, boilers en toestellen.
Controleer de transparante filterkom en het filterelement regelmatig op vervuiling, beschadiging of lekkage.
Sluit vóór onderhoud altijd de watertoevoer af en maak de installatie volledig drukloos. Controleer met een manometer of door voorzichtig aftappen of er geen resterende druk meer aanwezig is voordat de filterkom of andere onderdelen worden losgemaakt.
Gebruik geen agressieve reinigingsmiddelen, alcoholhoudende producten of oplosmiddelen voor het reinigen van de transparante filterkom. Deze producten kunnen het kunststof beschadigen.
Bij beschadiging, sterke verkleuring, lekkage of slijtage moeten de betreffende onderdelen worden vervangen door geschikte originele onderdelen.
Wanneer de uitgangsdruk na het sluiten van alle aftappunten langzaam blijft oplopen, moet het ventielinzetstuk worden gecontroleerd op vervuiling, slijtage of beschadiging.
Merk: Honeywell Home / Resideo
Serie: Braukmann D06F
Type: D06F-3/4A
EAN/GTIN: 4019837000332
Producttype: drukregelaar met geïntegreerde fijnfilter
Nominale maat: DN20
Aansluitmaat: R 3/4"
Aansluitingen: buitendraad met aansluitset
Instelbereik uitgangsdruk: 1,5 tot 6 bar
Fabrieksinstelling: circa 3 bar
Maximale inlaatdruk: 16 bar
Minimaal benodigd drukverschil: circa 1 bar
Drukklasse: PN16
Kvs-waarde: circa 3,1 m³/u
Filterfijnheid: circa 0,16 mm
Filtermateriaal: roestvast staal
Filterkom: transparante kunststof
Materiaal behuizing: ontzinkingsbestendig messing
Materiaal veerkap: kunststof
Manometeraansluitingen: 2 × G 1/4"
Manometer inbegrepen: nee
Geschikt medium: drinkwater
Maximale mediumtemperatuur: 40 °C
Maximale mediumtemperatuur volgens EN 1567: 30 °C
Montagepositie: horizontaal of verticaal
Leveringsomvang: drukregelaar met aansluitset.
