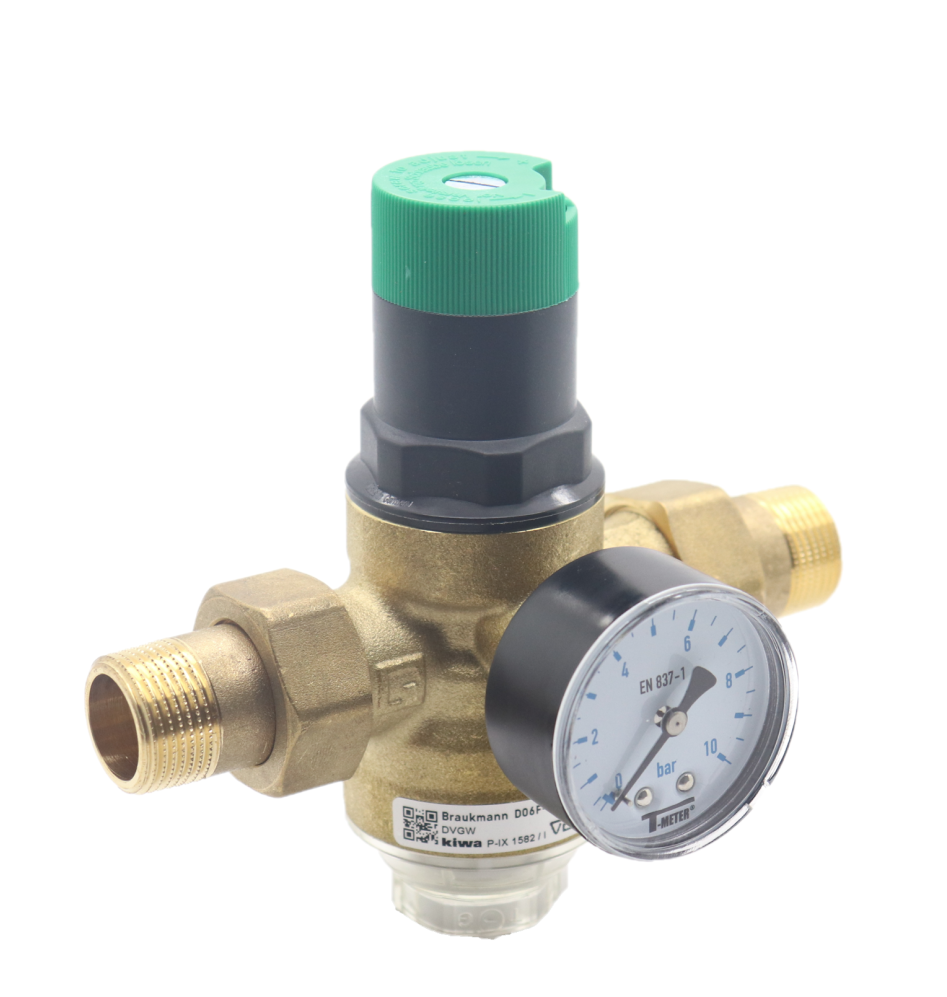

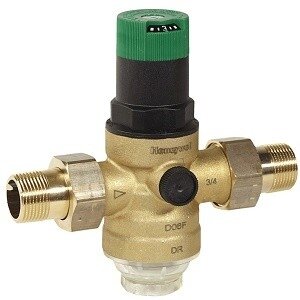

De Honeywell Home Braukmann D06F drukregelaar 3/4" met manometer beschermt drinkwaterleidingen, kranen en aangesloten toestellen tegen een te hoge of wisselende waterdruk.
De drukregelaar verlaagt de toevoerdruk tot een vooraf ingestelde uitgangsdruk. Dankzij het gebalanceerde klepontwerp blijft deze uitgangsdruk vrijwel constant, ook wanneer de druk aan de toevoerzijde sterk schommelt.
Een correct ingestelde waterdruk helpt:
schade aan leidingen, kranen en toestellen te voorkomen;
storende stromingsgeluiden te verminderen;
onnodig waterverbruik te beperken;
drukschommelingen in de installatie op te vangen;
de levensduur van aangesloten sanitaire toestellen te verlengen.
De officiële productreferentie voor deze DN20-uitvoering met manometer is D06F-3/4AM.

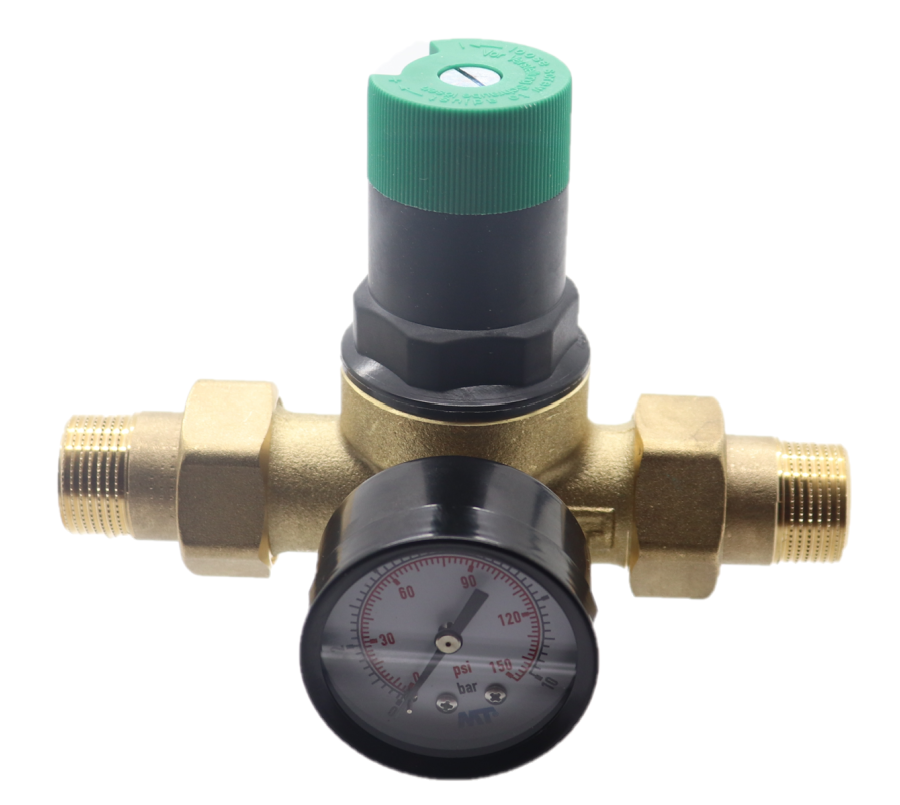

Deze uitvoering wordt geleverd met een manometer waarmee de werkelijke uitgangsdruk na de drukregelaar eenvoudig kan worden gecontroleerd.
De manometer wordt aangesloten op een van de twee G 1/4"-manometeraansluitingen aan de zijkant van het toestel. De andere aansluiting wordt afgesloten met een geschikte afsluitplug.
Dankzij de manometer kan de uitgangsdruk nauwkeuriger worden gecontroleerd dan wanneer uitsluitend de instelschaal op de draaiknop wordt gebruikt.

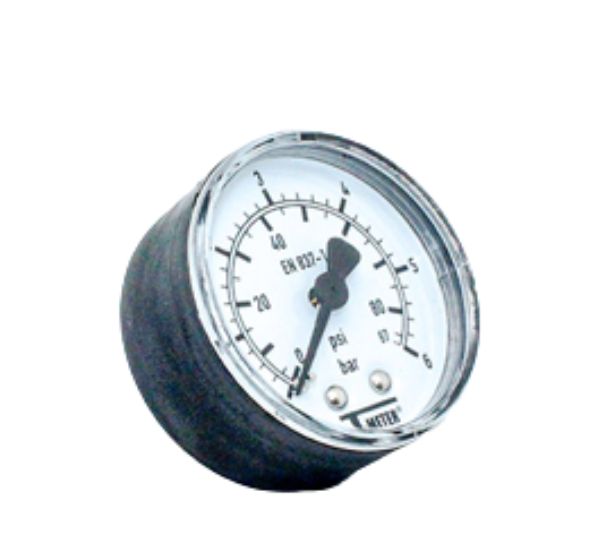

Het meetbereik van de meegeleverde manometer bedraagt 0 tot 10 bar.
De uitgangsdruk is instelbaar van 1,5 tot 6 bar. Vanuit de fabriek is de drukregelaar ingesteld op ongeveer 3 bar.

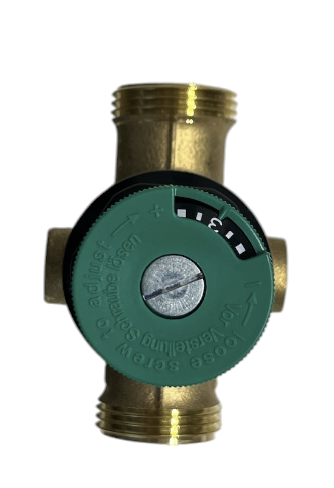

De gewenste uitgangsdruk wordt ingesteld met de draaiknop bovenaan het toestel. De ingestelde waarde kan bij benadering op de geïntegreerde schaal worden afgelezen en vervolgens nauwkeurig op de manometer worden gecontroleerd.
Bij het verlagen van de ingestelde druk moet de leiding aan de uitgangszijde eerst worden ontlast. Open hiervoor tijdelijk een kraan na de drukregelaar, zodat de manometer de nieuwe uitgangsdruk correct kan weergeven.
De maximale inlaatdruk bedraagt 16 bar bij gebruik van de transparante filterkom. Voor een correcte werking is een minimaal drukverschil van ongeveer 1 bar nodig.
De Honeywell Home Braukmann D06F is voorzien van een geïntegreerde roestvaststalen fijnfilter met een maaswijdte van ongeveer 0,16 mm.
Deze filter houdt leidingvervuiling en grotere vuildeeltjes tegen voordat ze het ventielinzetstuk en de achterliggende installatie kunnen bereiken.
Dankzij de transparante filterkom kan de toestand van het filterelement eenvoudig visueel worden gecontroleerd. Het filterelement en het ventielinzetstuk kunnen voor onderhoud of vervanging worden verwijderd.
De geïntegreerde fijnfilter is bedoeld voor de bescherming van de drukregelaar en de aangesloten installatie. Het toestel vervangt geen afzonderlijke terugspoelfilter wanneer uitgebreidere filtering of regelmatige terugspoeling van het leidingwater gewenst is.
De drukregelaar is geschikt voor drinkwaterinstallaties binnen de opgegeven technische grenzen.
Typische toepassingen zijn:
huishoudelijke drinkwaterinstallaties;
watertoevoerleidingen met een hoge of wisselende druk;
bescherming van kranen en sanitaire toestellen;
bescherming van boilers, waterverwarmers en huishoudelijke apparaten;
commerciële en lichte industriële waterinstallaties.
Door de werkdruk te verlagen en stabiel te houden, worden overdrukschade, een onnodig hoog waterverbruik en storende stromingsgeluiden beperkt.
De D06F-3/4AM heeft een nominale aansluitmaat van DN20 en een Kvs-waarde van ongeveer 3,1 m³/u.
Hierdoor is deze uitvoering geschikt voor installaties waar een grotere doorstroming nodig is dan bij de kleinere DN15-uitvoering met 1/2"-aansluitingen.
De werkelijke doorstroming is afhankelijk van onder meer:
de beschikbare inlaatdruk;
de ingestelde uitgangsdruk;
het drukverlies over de drukregelaar;
de leidingdiameter;
de lengte en opbouw van de installatie;
het gelijktijdige waterverbruik.
Kies de aansluitmaat daarom niet uitsluitend op basis van de aanwezige leidingaansluiting, maar houd ook rekening met het vereiste debiet van de installatie.
Monteer de drukregelaar in de stromingsrichting die met een pijl op de behuizing is aangegeven.
Horizontale en verticale montage zijn mogelijk. Kies een positie waarbij de manometer goed afleesbaar is en de transparante filterkom bereikbaar blijft voor visuele controle en onderhoud.
Plaats het toestel op een vorstvrije, droge en goed bereikbare locatie. Bescherm de transparante filterkom tegen langdurige directe uv-straling, agressieve dampen en oplosmiddelen. Wanneer blootstelling aan uv-straling of oplosmiddeldampen niet kan worden vermeden, schrijft de fabrikant een geschikte metalen filterkom voor.
Voorzie afsluitkranen vóór en na de drukregelaar, zodat het toestel veilig kan worden gecontroleerd, onderhouden of vervangen.
Na de drukregelaar moet een recht leidinggedeelte met een lengte van minimaal vijfmaal de nominale leidingdiameter worden voorzien. Bij DN20 komt dit overeen met minimaal ongeveer 100 mm rechte leiding.
Bij drinkwaterinstallaties waar een hoge bescherming tegen leidingvervuiling nodig is, wordt aanbevolen vóór de drukregelaar een afzonderlijke fijnfilter te installeren.
Controleer vóór de montage:
of de aansluitmaat met de aanwezige installatie overeenkomt;
of de stromingsrichting correct is;
of de leidingen voldoende zijn doorgespoeld;
of het toestel spannings- en buigmomentvrij wordt gemonteerd;
of de manometer goed afleesbaar blijft;
of de filterkom bereikbaar blijft voor onderhoud;
of de maximale druk en temperatuur niet worden overschreden.
Sluit tijdens het instellen de aftappunten na de drukregelaar.
Sluit de afsluitkraan aan de toevoerzijde en ontlast de druk aan de uitgangszijde door kort water af te tappen. Draai de instelknop eerst volledig in de richting van de lagere druk.
Open vervolgens de afsluitkraan aan de toevoerzijde langzaam en draai de instelknop tot de gewenste uitgangsdruk op de manometer wordt weergegeven.
Open daarna de afsluitkraan aan de uitgangszijde langzaam en controleer de druk opnieuw.
Stel de uitgangsdruk nooit hoger in dan toegestaan voor de aangesloten leidingen, kranen, boilers en toestellen.
Wanneer achter de drukregelaar onderdelen aanwezig zijn die niet tegen een mogelijke drukstijging bestand zijn, kan een afzonderlijke veiligheidsklep noodzakelijk zijn. De drukregelaar moet in dat geval voldoende lager worden ingesteld dan de openingsdruk van de veiligheidsklep.
Controleer de manometer, transparante filterkom en het filterelement regelmatig op vervuiling, beschadiging of lekkage.
Sluit vóór onderhoud altijd de watertoevoer af en maak de installatie volledig drukloos. Controleer op de manometer of er geen resterende druk meer aanwezig is voordat de filterkom of andere onderdelen worden losgemaakt.
Gebruik geen agressieve reinigingsmiddelen, alcoholhoudende producten of oplosmiddelen voor het reinigen van de transparante filterkom. Deze producten kunnen het kunststof beschadigen.
Bij beschadiging, sterke verkleuring, lekkage of slijtage moeten de betreffende onderdelen worden vervangen door geschikte originele onderdelen.
Wanneer de weergegeven uitgangsdruk na het sluiten van alle aftappunten langzaam blijft oplopen, moet het ventielinzetstuk worden gecontroleerd op vervuiling, slijtage of beschadiging.
Merk: Honeywell Home / Resideo
Serie: Braukmann D06F
Type: D06F-3/4AM
EAN/GTIN: 4019837103743
Producttype: drukregelaar met geïntegreerde fijnfilter en manometer
Nominale maat: DN20
Aansluitmaat: R 3/4"
Aansluitingen: buitendraad met aansluitset
Instelbereik uitgangsdruk: 1,5 tot 6 bar
Fabrieksinstelling: circa 3 bar
Maximale inlaatdruk: 16 bar
Minimaal benodigd drukverschil: circa 1 bar
Drukklasse: PN16
Kvs-waarde: circa 3,1 m³/u
Filterfijnheid: circa 0,16 mm
Filtermateriaal: roestvast staal
Filterkom: transparante kunststof
Materiaal behuizing: ontzinkingsbestendig messing
Materiaal ventielinzetstuk: hoogwaardige kunststof
Manometeraansluitingen: 2 × G 1/4"
Manometer inbegrepen: ja
Meetbereik manometer: 0 tot 10 bar
Geschikt medium: drinkwater
Maximale mediumtemperatuur: 40 °C
Maximale mediumtemperatuur volgens EN 1567: 30 °C
Montagepositie: horizontaal of verticaal
Gewicht drukregelaar: circa 1 kg
Inbouwlengte inclusief aansluitset: circa 160 mm
Leveringsomvang: drukregelaar, aansluitset, manometer en afsluitplug.
