De Pugh Micromet SMI142 installatiekit bevat de aansluit-, beveiligings- en bevestigingsonderdelen om een messing Pugh Micromet type 75 of 150B stevig en overzichtelijk op de waterleiding te monteren.

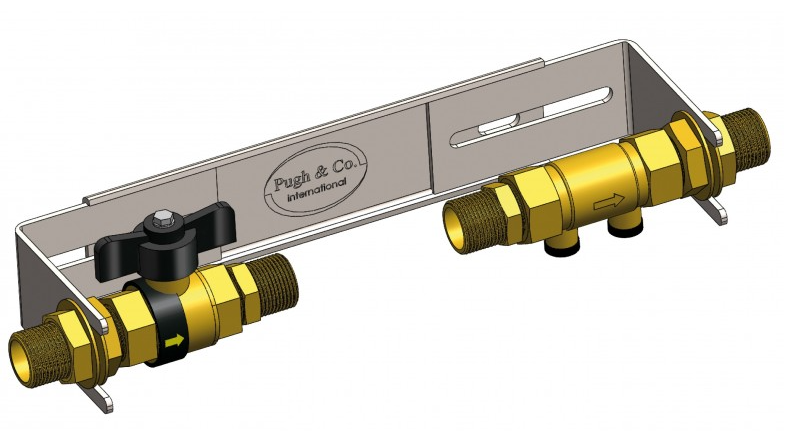

De kit combineert een verstelbare roestvaststalen montagebeugel met een kogelkraan aan de ingang, terugstroombeveiliging, messing aansluitstukken en het benodigde bevestigingsmateriaal. De onderdelen worden volgens de actuele Pugh-installatiefiche voorgemonteerd geleverd.
De standaard SMI142-installatiekit is rechtstreeks geschikt voor:
Pugh Micromet type 75 in messing;
Pugh Micromet type 150B in messing;
toestellen met twee G 3/4"-binnendraadaansluitingen.
De kit bevat twee aansluitstukken met 3/4"-buitendraad die rechtstreeks in de binnendraadaansluitingen van het Micromet-toestel worden geschroefd.
De kunststof Pugh Micromet type 150 heeft afwijkende aansluitingen en past niet rechtstreeks op de standaard SMI142-kit.
Pugh vermeldt dat voor het kunststof type 150 een extra verloop van 3/4" buitendraad naar 1" binnendraad nodig is:
3/4" M × 4/4" F.
Dit extra verloopstuk behoort niet tot de standaardinhoud van de SMI142-installatiekit. Voor een directe montage zonder bijkomende verloopstukken is de kit dus bedoeld voor de messing modellen type 75 en 150B.

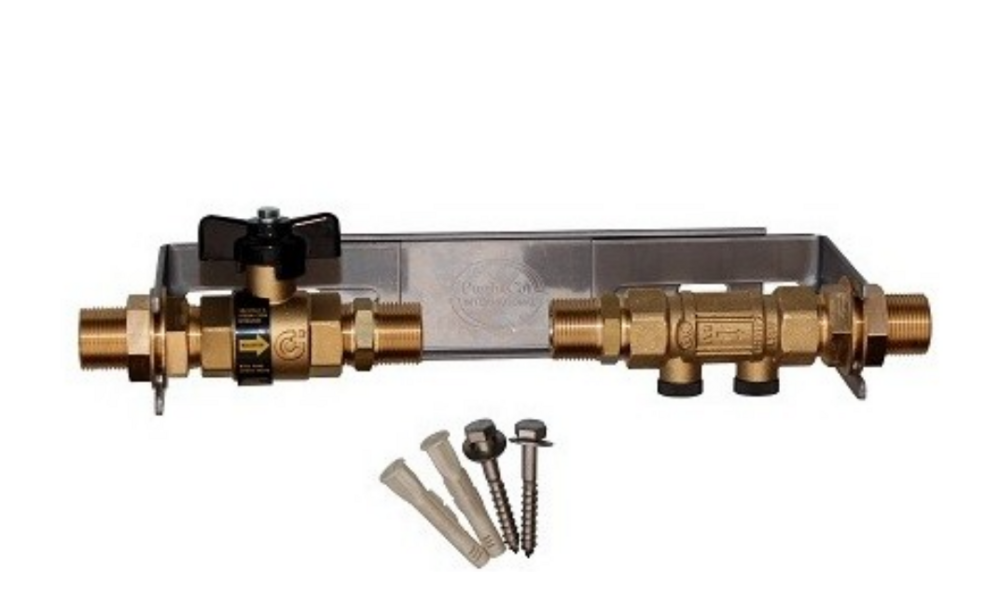

De Pugh Micromet SMI142-installatiekit bestaat uit:
één verstelbare montagebeugel van roestvast staal;
één kogelkraan met geïntegreerde terugslagklep voor de ingang;
één controleerbare terugslagklep voor de uitgang;
twee messing aansluitingen met bevestigingsmoeren en ringen voor montage op de beugel;
twee aansluitstukken met 3/4"-buitendraad voor aansluiting op het Micromet-toestel;
twee roestvaststalen bevestigingsschroeven van Ø 8 × 60 mm;
twee afdichtingsringen;
twee universele pluggen van 10 mm.
Pugh omschrijft de controleerbare terugslagklep aan de uitgang als Belgaqua- en NF-erkend. De actuele installatiefiche vermeldt daarnaast dat deze terugslagklep van het type EA is en voldoet aan EN 13959.
De roestvaststalen beugel ondersteunt het Micromet-toestel en zorgt ervoor dat het gewicht niet volledig door de leidingaansluitingen wordt gedragen.

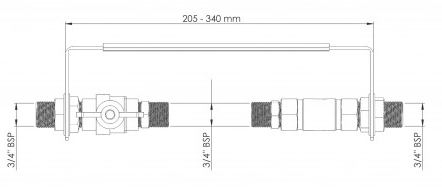

Doordat de beugel verstelbaar is, kan ze worden aangepast aan de afmetingen van zowel de Micromet 75 als de grotere Micromet 150B. De meegeleverde messing aansluitingen worden met bevestigingsmoeren aan de beugel vastgezet.
Aan de toevoerzijde wordt de meegeleverde kogelkraan gemonteerd.
De kogelkraan maakt het mogelijk om de watertoevoer naar het Micromet-toestel af te sluiten voor onderhoud of patroonvervanging. In de kraan is bovendien een terugslagklep geïntegreerd, die helpt voorkomen dat behandeld water in de richting van de toevoerleiding terugstroomt.
De actuele Pugh-installatiefiche vermeldt voor deze kogelkraan met geïntegreerde terugslagklep een doorstroomwaarde van 7 m³/u.
Aan de uitgang van het Micromet-toestel wordt de controleerbare terugslagklep gemonteerd.
Deze keerklep laat het water uitsluitend in de richting van de achterliggende installatie stromen en verhindert dat water vanuit de installatie terug naar het Micromet-toestel of de toevoerleiding wordt gedrukt.
De uitgangskeerklep is volgens Pugh:
controleerbaar;
van het type EA;
uitgevoerd volgens EN 13959;
Belgaqua- en NF-erkend.
De uiteindelijke installatie moet steeds worden uitgevoerd volgens de geldende drinkwater- en terugstroombeveiligingsvoorschriften. De geschiktheid van een EA-beveiliging hangt ook af van de aangesloten installatie en de aanwezige vloeistofcategorie.
Volgens het officiële montageschema wordt de ingangszijde in deze volgorde opgebouwd:
watertoevoer;
messing aansluiting met bevestigingsmoer voor de montagebeugel;
fiberafdichting;
kogelkraan met geïntegreerde terugslagklep;
fiberafdichting;
aansluitstuk met 3/4"-buitendraad;
ingang van het Micromet-toestel.
Let tijdens de montage op de stromingspijl van de kogelkraan en geïntegreerde keerklep.
De uitgangszijde wordt volgens het montageschema als volgt opgebouwd:
uitgang van het Micromet-toestel;
aansluitstuk met 3/4"-buitendraad;
fiberafdichting;
controleerbare EA-terugslagklep;
fiberafdichting;
messing aansluiting met bevestigingsmoer voor de montagebeugel;
uitgang naar de leiding met behandeld water.
De stromingspijl op de controleerbare terugslagklep moet in de richting van de achterliggende installatie wijzen.
Bepaal vóór het boren de juiste montagehoogte en controleer of voldoende ruimte beschikbaar blijft om het deksel van het Micromet-toestel te verwijderen en de patronen te vervangen.
Bevestig de RVS-beugel met de meegeleverde schroeven van Ø 8 × 60 mm en de universele pluggen van 10 mm op een geschikte, voldoende stevige ondergrond.
De meegeleverde universele pluggen zijn niet automatisch geschikt voor iedere wandconstructie. Gebruik ander bevestigingsmateriaal wanneer de wand uit cellenbeton, holle steen, gipsplaat, isolatiemateriaal of een andere afwijkende ondergrond bestaat.
Monteer de installatie spanningsvrij. De leidingen mogen geen trekkracht, torsie of buigmoment op de aansluitstukken, terugslagkleppen of het Micromet-toestel uitoefenen.
Monteer de installatiekit:
in de koudwaterleiding;
volgens de aangegeven stromingsrichting;
op een vorstvrije plaats;
op een goed bereikbare locatie;
met voldoende onderhoudsruimte rond het Micromet-toestel;
zonder externe warmtebelasting;
op een stevige wand of montagestructuur;
volgens de geldende drinkwatervoorschriften.
Spoel nieuwe of aangepaste leidingen vóór de montage voldoende door. Zand, metaalschilfers, afdichtingsmateriaal en ander leidingvuil kunnen de geïntegreerde terugslagkleppen vervuilen en verhinderen dat ze volledig sluiten.
Controleer vóór het openen van de watertoevoer:
of alle afdichtingsringen correct zijn geplaatst;
of de aansluitingen voldoende maar niet overmatig zijn aangedraaid;
of beide terugslagkleppen in de juiste stromingsrichting staan;
of het Micromet-toestel correct door de beugel wordt ondersteund;
of de kogelkraan gesloten staat;
of alle bevestigingsschroeven vastzitten.
Open de watertoevoer na de montage langzaam. Ontlucht het Micromet-toestel volgens de bijbehorende toestelhandleiding en controleer alle aansluitingen, afdichtingen en terugslagkleppen zorgvuldig op lekkage.
Controleer de installatiekit regelmatig op:
lekkage aan de schroefdraadverbindingen;
lekkage aan de fiberafdichtingen;
vrije bediening van de kogelkraan;
corrosie of beschadiging van de messing onderdelen;
een correcte bevestiging van de RVS-beugel;
losgekomen bevestigingsmoeren;
een correcte afsluiting van de terugslagkleppen.
Maak het leidinggedeelte volledig drukloos voordat onderdelen worden losgemaakt. Een terugslagklep die niet meer volledig sluit, lekt of ongewoon veel drukverlies veroorzaakt, moet worden gecontroleerd en zo nodig worden gereinigd of vervangen.
De SMI142 is uitsluitend een installatiekit.
Niet inbegrepen zijn:
het Pugh Micromet 75-toestel;
het Pugh Micromet 150B-toestel;
SMI006-vervangpatronen;
een verloop voor het kunststof Micromet type 150;
extra leidingmateriaal buiten de kit;
gereedschap voor de montage.
Het antikalktoestel en de bijbehorende patronen moeten afzonderlijk worden besteld.
Merk: Pugh & Co
Productreeks: Micromet
Producttype: installatie- en aansluitkit
Fabrikantreferentie: SMI142
EAN/GTIN volgens huidige webshopgegevens: 5411975000219
Rechtstreeks geschikt voor: Micromet 75 en Micromet 150B
Aanvullend geschikt voor: kunststof Micromet 150 met afzonderlijk verloop 3/4" M × 1" F
Materiaal montagebeugel: roestvast staal
Materiaal aansluitstukken: messing
Aansluiting op Micromet 75 en 150B: 2 × G 3/4" buitendraad aan kitzijde
Aansluitingen Micromet-toestel: 2 × G 3/4" binnendraad
Ingangsafsluiter: kogelkraan
Terugslagklep ingang: geïntegreerd in kogelkraan
Vermelde doorstroomwaarde ingangskraan: 7 m³/u
Terugslagklep uitgang: controleerbaar type EA
Norm uitgangskeerklep: EN 13959
Erkenning volgens fabrikant: Belgaqua en NF
Montagebeugel verstelbaar: ja
Voorgemonteerd geleverd: ja
Bevestigingsschroeven inbegrepen: 2 × RVS Ø 8 × 60 mm
Universele pluggen inbegrepen: 2 × 10 mm
Afdichtingsringen inbegrepen: ja
Micromet-toestel inbegrepen: nee
Antikalkpatroon inbegrepen: nee
Leveringsomvang: complete SMI142-installatiekit met RVS-beugel, kranen, aansluitstukken, afdichtingen en bevestigingsmateriaal.
