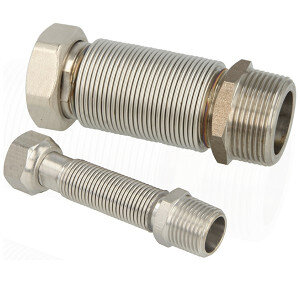

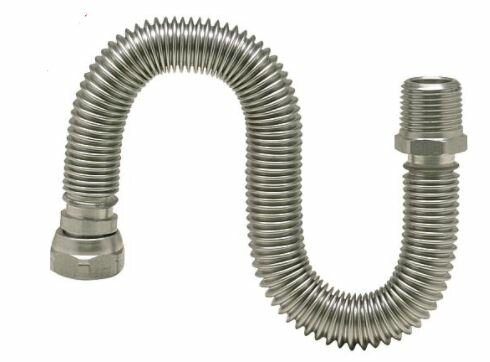

Deze flexibele RVS-spiraalbuis is geschikt voor het snel en spanningsarm aansluiten van boilers, buffervaten, expansievaten en andere onderdelen van verwarmingsinstallaties.
De geribbelde buis heeft een samengedrukte basislengte van 1000 mm en kan tot maximaal 2000 mm worden uitgetrokken. Hierdoor kan de lengte tijdens de montage worden aangepast zonder de buis op maat te snijden of bijkomende rechte leidingstukken te gebruiken.
De fijne ribbelstructuur maakt het mogelijk om de buis in verschillende richtingen te buigen. Na het vormen behoudt de spiraalbuis haar positie beter dan een klassieke soepele slang.
Dit maakt de flexibel geschikt voor installaties waar:
De buis mag niet scherp worden geknikt of herhaaldelijk op hetzelfde punt worden gebogen. Een te kleine buigradius kan de doorstroming beperken en het materiaal beschadigen.
De basislengte bedraagt 1000 mm. De buis kan geleidelijk worden uitgetrokken tot maximaal 2000 mm.
Trek de spiraalbuis alleen zover uit als voor de aansluiting nodig is. Wanneer de flexibel volledig wordt uitgerekt, blijft er minder materiaal beschikbaar om bochten te maken en bewegingen op te vangen.
De opgegeven lengte van 1000 tot 2000 mm wordt ook gebruikt voor de overeenkomende handelsreferentie 9206246.
De spiraalbuis heeft:
De wartelmoer maakt het mogelijk de verbinding vast te draaien zonder de volledige flexibele buis mee te draaien. Voor de vlakdichtende aansluiting moet een passende onbeschadigde afdichtring worden gebruikt.
Gebruik op de vlakdichtende zijde geen hennep, PTFE-tape of vloeibare schroefdraadafdichting. De afdichting gebeurt daar door de vlakke dichtingsring.
Of de buitendraadaansluiting cilindrisch of conisch is, moet nog aan de hand van de verpakking of technische leveranciersfiche worden bevestigd.
Voor de overeenkomende handelsreferentie 9206246 wordt doorgaans vermeld:
Andere actuele leveranciers vermelden bij dezelfde referentie AISI 303 voor de aansluitstukken. De huidige webshoppagina vermeldt daarentegen AISI 304 voor de volledige flexibel. Controleer daarom de exacte materiaalspecificatie op de verpakking voordat deze als definitief fabrikantgegeven wordt gepubliceerd.
AISI 316L wordt vaak gebruikt voor de geribbelde buis vanwege de goede corrosiebestendigheid en vervormbaarheid. De aansluitstukken kunnen uit een andere RVS-kwaliteit bestaan.
De RVS-spiraalbuis kan onder meer worden gebruikt voor de aansluiting van:
De overeenkomende productreferentie wordt door leveranciers voornamelijk aangeboden voor boilers, ketels, opslagvaten en expansievaten.
Gebruik de flexibel alleen voor media, drukken en temperaturen waarvoor de exacte uitvoering is goedgekeurd.
Gebruik de spiraalbuis niet zonder productspecifieke bevestiging voor:
Een uitvoering die geschikt is voor een verwarmingsinstallatie is niet automatisch gecertificeerd voor gas, drinkwater of andere media.
De huidige webshoppagina vermeldt een maximale bedrijfsdruk van 16 bar en een maximale temperatuur van 200 °C. Voor het overeenkomende product met referentie 9206246 vermelden meerdere leveranciers echter aanzienlijk lagere waarden van doorgaans 3 bar en 110 °C. Een andere leverancier noemt voor dezelfde referentie een maximale druk van 5,5 bar.
Door deze grote afwijking mogen 16 bar en 200 °C niet zonder verdere technische bevestiging worden gepubliceerd.
Gebruik voorlopig de veilige formulering:
Maximale werkdruk en mediumtemperatuur: controleren aan de hand van de verpakking of officiële productspecifieke fiche.
Wanneer bevestigd wordt dat dit daadwerkelijk handelsreferentie 9206246 is, lijken 3 bar en 110 °C de meest consistent vermelde waarden.
Controleer vóór de montage:
Monteer de spiraalbuis:
Draai eerst de vaste buitendraadaansluiting in de installatie. Vorm daarna de spiraalbuis en sluit als laatste de losse wartelmoer aan.
Plaats een passende vlakke afdichtring tussen de wartelmoer en het aansluitvlak van het toestel.
Controleer vóór montage of:
Draai de wartel voldoende vast om de verbinding af te dichten, maar gebruik geen overmatige kracht.
Vul de installatie langzaam en controleer de volledige verbinding op lekkage.
Let vooral op:
Voer de voorgeschreven druk- of dichtheidsproef van de installatie uit voordat de leiding definitief wordt weggewerkt.
Producttype: flexibele RVS-spiraalbuis
Nominale maat: DN20 / 3/4"
Basislengte: 1000 mm
Maximale uitgetrokken lengte: 2000 mm
Uittrekbaarheid: maximaal circa 100%
Aansluiting 1: 3/4" buitendraad
Aansluiting 2: 3/4" losse wartelmoer
Afdichting wartelzijde: vlakdichtend
Materiaal spiraalbuis: vermoedelijk RVS AISI 316L
Materiaal aansluitstukken: vermoedelijk RVS AISI 304 of AISI 303
Constructie: geribbelde en vormbare RVS-buis
Aansluitingen: gelast
Interne webshopreferentie: FL341000+
Overeenkomende handelsreferentie: vermoedelijk 9206246
EAN/GTIN: niet betrouwbaar bevestigd
Maximale bedrijfsdruk: productspecifiek te bevestigen
Maximale mediumtemperatuur: productspecifiek te bevestigen
Aantal in verpakking: één RVS-spiraalbuis.
De huidige pagina bevestigt de lengte, aansluitingen en interne referentie. De overeenkomende handelsreferentie 9206246 wordt door meerdere leveranciers gekoppeld aan dezelfde lengte en aansluitconfiguratie.
