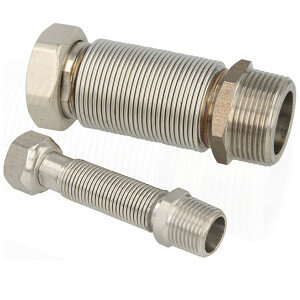

Deze flexibele RVS-spiraalbuis is geschikt voor het snel en spanningsarm aansluiten van boilers, buffervaten, expansievaten en andere onderdelen van verwarmingsinstallaties.
De geribbelde buis heeft een basislengte van 260 mm en kan geleidelijk worden uitgetrokken tot maximaal 520 mm. Zo kan de benodigde aansluitlengte tijdens de montage worden aangepast zonder verschillende vaste leidingstukken te combineren. De huidige interne webshopreferentie is FL34250+.

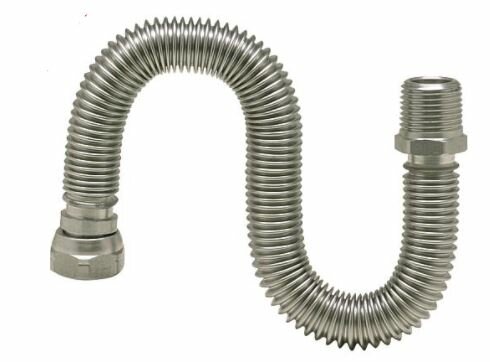

De fijne ribbelstructuur maakt het mogelijk om de leiding in verschillende richtingen te vormen. Na het buigen behoudt de spiraalbuis haar positie beter dan een traditionele soepele aansluitslang.
Dit is praktisch wanneer:
De buis is sterk vormbaar, maar niet onbeperkt knikvrij. Vermijd scherpe knikken, verdraaiing en herhaaldelijk buigen op hetzelfde punt.
De basislengte bedraagt 260 mm. De spiraalbuis kan tot maximaal 520 mm worden uitgetrokken.
Dit komt overeen met een maximale verlenging van circa 100%.
Trek de buis alleen zover uit als noodzakelijk. Bij volledige verlenging blijft minder flexibiliteit beschikbaar voor het maken van bochten en het opvangen van bewegingen.
De maatvoering van 260 tot 520 mm wordt voor de overeenkomende handelsuitvoering gekoppeld aan referentie 9206254.
De spiraalbuis heeft:
De losse wartel maakt het mogelijk om de verbinding vast te draaien zonder de volledige spiraalbuis mee te draaien.
Gebruik voor de vlakdichtende wartel een passende, onbeschadigde afdichtring. Breng op het vlakke afdichtingsvlak geen hennep, PTFE-tape of vloeibare schroefdraadafdichting aan. De afdichting gebeurt door de vlakke dichtingsring.
De huidige productpagina omschrijft de vaste aansluiting als een conische 3/4"-buitendraad. De geraadpleegde gegevens voor de vermoedelijk overeenkomende referentie 9206254 vermelden alleen een 3/4"-buitendraad en bevestigen de exacte draadnorm niet.
Gebruik daarom voorlopig:
Aansluiting: 3/4" buitendraad × 3/4" vlakdichtende wartelmoer
Voeg alleen conische draad, R 3/4" of een andere specifieke draadnorm toe wanneer dit op de verpakking of een officiële technische fiche wordt bevestigd.
De huidige productpagina vermeldt roestvast staal AISI 304 voor de volledige spiraalbuis.
Voor de vermoedelijk overeenkomende handelsreferentie 9206254 vermelden meerdere gespecialiseerde leveranciers echter:
Deze materiaalopbouw is bij beide geraadpleegde aanbieders identiek vermeld. Controleer daarom op de fysieke verpakking of het verkochte artikel daadwerkelijk referentie 9206254 is.
De aansluitstukken zijn volgens de huidige productinformatie aan de geribbelde RVS-buis gelast.
Controleer de lasovergangen vóór montage op zichtbare beschadiging, vervorming of transportschade. Gebruik de gelaste aansluitingen tijdens het vormen van de buis niet als hef- of draaipunt.
De spiraalbuis kan onder meer worden gebruikt voor het aansluiten van:
De huidige webshop vermeldt daarnaast toepassingen bij warmtepompen, opslagtanks, solarsystemen en onderdelen van residentiële en industriële installaties. De overeenkomende handelsreferentie wordt specifiek aangeboden voor boilers, opslagvaten en expansievaten.
Gebruik deze spiraalbuis niet zonder productspecifieke bevestiging voor:
Een RVS-spiraalbuis voor verwarmingsinstallaties is niet automatisch goedgekeurd voor gas, drinkwater of andere gereglementeerde toepassingen.
De huidige productpagina vermeldt een maximale bedrijfsdruk van:
16 bar
Voor de vermoedelijk overeenkomende handelsreferentie 9206254 vermelden twee gespecialiseerde leveranciers echter:
maximale werkdruk: 3 bar.
Dit is een groot en veiligheidsrelevant verschil. De huidige waarde van 16 bar mag daarom niet zonder een officiële productspecifieke bevestiging behouden blijven.
Gebruik voorlopig:
Maximale werkdruk: controleren op de verpakking of officiële technische fiche.
Wanneer op de verpakking wordt bevestigd dat dit exact referentie 9206254 is, kan volgens de geraadpleegde productspecificaties maximaal 3 bar worden vermeld.
De huidige productpagina vermeldt:
maximale temperatuurbestendigheid: 200 °C
Voor de vermoedelijk overeenkomende handelsreferentie 9206254 vermelden de geraadpleegde gespecialiseerde leveranciers:
maximale bedrijfstemperatuur: 110 °C.
Gebruik voorlopig:
Maximale mediumtemperatuur: controleren op de verpakking of officiële technische fiche.
De waarde van 200 °C mag pas opnieuw worden gepubliceerd wanneer ze specifiek voor de volledige gemonteerde spiraalbuis en de bijbehorende aansluitingen wordt bevestigd.
Controleer vóór montage:
Monteer de spiraalbuis:
Draai bij voorkeur eerst de vaste buitendraadaansluiting vast. Vorm daarna de buis naar de benodigde positie en sluit de vlakdichtende wartel als laatste aan.
Plaats een passende vlakke afdichtring tussen de wartelmoer en het aansluitvlak van het toestel.
Controleer vóór het vastdraaien of:
Draai de wartel voldoende vast om de verbinding af te dichten, maar gebruik geen overmatige kracht.
Vul de installatie langzaam en controleer de volledige verbinding zorgvuldig op lekkage.
Controleer vooral:
Voer de vereiste druk- en dichtheidsproef uit voordat de leiding wordt geïsoleerd, afgeschermd of definitief weggewerkt.
Producttype: flexibele RVS-spiraalbuis
Nominale maat: DN20 / 3/4"
Basislengte: 260 mm
Maximale uitgetrokken lengte: 520 mm
Maximale verlenging: circa 100%
Aansluiting 1: 3/4" buitendraad
Aansluiting 2: losse 3/4"-wartelmoer
Afdichting wartelzijde: vlakdichtend
Materiaal spiraalbuis: vermoedelijk RVS AISI 316L
Materiaal aansluitstukken: vermoedelijk RVS AISI 304
Constructie: geribbelde, flexibele en vormbare RVS-buis
Aansluitingen: gelast
Interne webshopreferentie: FL34250+
Vermoedelijke handelsreferentie: 9206254
EAN/GTIN: niet betrouwbaar bevestigd
Maximale werkdruk: productspecifiek te bevestigen
Maximale mediumtemperatuur: productspecifiek te bevestigen
Aantal in verpakking: één RVS-spiraalbuis.
