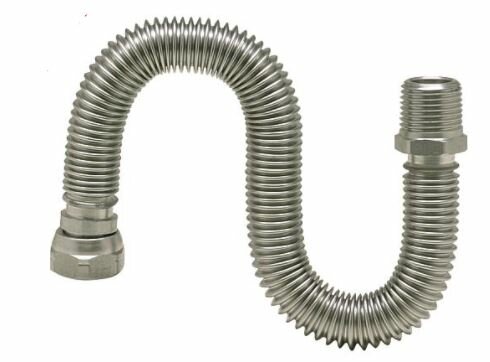

Deze flexibele RVS-spiraalbuis is geschikt voor het snel en spanningsarm aansluiten van boilers, buffervaten, expansievaten en andere onderdelen van verwarmingsinstallaties.

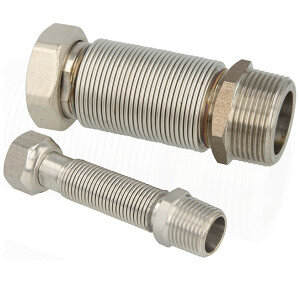

De geribbelde buis heeft een basislengte van 500 mm en kan geleidelijk worden uitgetrokken tot maximaal 1000 mm. Zo kan de benodigde aansluitlengte tijdens de montage worden aangepast zonder verschillende vaste leidingstukken te combineren. De huidige interne webshopreferentie is FL34500+.
De ribbelstructuur maakt het mogelijk om de leiding aan verschillende montageposities aan te passen. De spiraalbuis kan kleine hoogte- en afstandsverschillen tussen twee aansluitpunten overbruggen en helpt spanning op de toestelaansluitingen te beperken.
Dit is praktisch bij de aansluiting van:
boilers;
buffervaten en opslagvaten;
expansievaten;
verwarmingsketels;
warmtepompen;
pompgroepen;
andere onderdelen van verwarmingsinstallaties.
De overeenkomende handelsuitvoering met referentie 9206244 wordt specifiek aangeboden voor onder meer opslagtanks, boilers en expansievaten.
De spiraalbuis is sterk vormbaar, maar kan bij een te kleine buigradius, verdraaiing of verkeerde montage alsnog vervormen.
Vermijd daarom:
scherpe knikken;
torsie rond de lengteas;
herhaaldelijk buigen op hetzelfde punt;
trekspanning op de aansluitingen;
het volledig strak uitrekken van de buis wanneer nog een bocht nodig is.
Gebruik een zo ruim mogelijke buigradius en vorm de leiding geleidelijk.
De basislengte bedraagt 500 mm. De buis kan tot maximaal 1000 mm worden uitgetrokken. Dit komt overeen met een maximale verlenging van ongeveer 100%.
Trek de spiraalbuis alleen zover uit als noodzakelijk. Bij volledige verlenging blijft minder flexibiliteit beschikbaar voor bochten en het opvangen van kleine bewegingen.
De maatvoering van 500 tot 1000 mm wordt bij de overeenkomende handelsuitvoering gekoppeld aan referentie 9206244.
De spiraalbuis heeft:
aan één zijde een 3/4"-buitendraadaansluiting;
aan de andere zijde een losse 3/4"-wartelmoer;
een vlakdichtende aansluiting aan de zijde van de wartelmoer.
De losse wartel maakt het mogelijk om de verbinding vast te draaien zonder de volledige spiraalbuis mee te draaien. Zowel de huidige webshop als de overeenkomende handelsinformatie bevestigt de combinatie van buitendraad en een vlakdichtende losse wartelmoer.
Gebruik aan de zijde van de wartelmoer een passende, onbeschadigde vlakke afdichtring.
Breng op het vlakke afdichtingsvlak geen hennep, PTFE-tape of vloeibare schroefdraadafdichting aan. De afdichting ontstaat door de vlakke dichtingsring tussen de wartel en het aansluitvlak van het toestel.
Controleer vóór montage of:
het aansluitvlak schoon en vlak is;
de dichting niet gescheurd of vervormd is;
de wartel recht op de aansluiting wordt geplaatst;
de verbinding niet scheef wordt aangedraaid.
De huidige productpagina omschrijft de vaste aansluiting als een conische 3/4"-buitendraad. De geraadpleegde gegevens voor handelsreferentie 9206244 vermelden alleen 3/4" buitendraad en bevestigen de precieze draadnorm niet.
Gebruik daarom voorlopig:
Aansluiting: 3/4" buitendraad × 3/4" vlakdichtende wartelmoer
Voeg alleen conisch, R 3/4" of een andere specifieke draadnorm toe wanneer dit op de verpakking of een officiële productspecifieke fiche wordt bevestigd.
De huidige webshop vermeldt roestvast staal AISI 304 voor de volledige spiraalbuis.
Voor de overeenkomende handelsreferentie 9206244 vermelden twee gespecialiseerde leveranciers echter:
spiraalbuis: RVS AISI 316L;
schroefaansluiting en buitendraad: RVS AISI 304.
Controleer daarom op de fysieke verpakking of het verkochte artikel daadwerkelijk overeenkomt met referentie 9206244. Wanneer dit wordt bevestigd, moet de huidige algemene materiaalvermelding AISI 304 worden opgesplitst.
De huidige productpagina vermeldt dat de aansluitstukken aan de geribbelde RVS-buis zijn gelast.
Controleer de lasovergangen vóór montage op:
zichtbare beschadiging;
vervorming;
scheuren;
transportschade.
Gebruik de aansluitstukken tijdens het vormen van de buis niet als hefboom of draaipunt.
De huidige webshop vermeldt een maximale bedrijfsdruk van:
16 bar.
Voor handelsreferentie 9206244 vermelden twee gespecialiseerde leveranciers:
maximale werkdruk: 3 bar.
Dit verschil is te groot en veiligheidsrelevant. De waarde van 16 bar mag daarom niet zonder productspecifieke bevestiging behouden blijven.
Gebruik voorlopig:
Maximale werkdruk: controleren op de verpakking of officiële technische fiche.
Wanneer wordt bevestigd dat het verkochte artikel exact referentie 9206244 is, kan volgens de geraadpleegde productinformatie maximaal 3 bar worden vermeld.
De huidige webshop vermeldt een maximale temperatuurbestendigheid van:
200 °C.
Voor de overeenkomende handelsreferentie 9206244 vermelden de geraadpleegde leveranciers:
maximale bedrijfstemperatuur: 110 °C.
Gebruik voorlopig:
Maximale mediumtemperatuur: controleren op de verpakking of officiële technische fiche.
De waarde van 200 °C mag pas opnieuw worden gepubliceerd wanneer deze specifiek voor de volledige spiraalbuis, aansluitingen en gebruikte afdichting wordt bevestigd.
Gebruik deze spiraalbuis alleen voor media waarvoor de exacte uitvoering technisch is vrijgegeven.
Gebruik het artikel niet zonder productspecifieke bevestiging voor:
aardgas of propaan;
stookolie en andere brandstoffen;
perslucht;
koelmiddelen;
agressieve chemicaliën;
drinkwaterinstallaties waarvoor een specifieke drinkwatergoedkeuring vereist is;
installaties met een hogere druk of temperatuur dan toegestaan.
Een RVS-spiraalbuis voor verwarmingsinstallaties is niet automatisch goedgekeurd voor gas, drinkwater of andere gereglementeerde toepassingen.
Controleer vóór montage:
of beide aansluitmaten overeenkomen;
of de benodigde lengte tussen 500 en 1000 mm ligt;
of de werkdruk van de installatie geschikt is;
of de mediumtemperatuur binnen het toegestane bereik valt;
of de buis voor het gebruikte medium geschikt is;
of een passende vlakke dichting aanwezig is.
Monteer de spiraalbuis:
zonder torsie of verdraaiing;
zonder scherpe knikken;
met een zo ruim mogelijke buigradius;
zonder trekspanning op de aansluitingen;
zonder contact met scherpe randen;
zonder dat het gewicht van een toestel aan de buis hangt.
Draai bij voorkeur eerst de vaste buitendraadaansluiting vast. Vorm daarna de buis naar de gewenste positie en sluit de vlakdichtende wartel als laatste aan.
Vul de installatie langzaam en controleer de volledige verbinding zorgvuldig op lekkage.
Controleer vooral:
de vaste buitendraadaansluiting;
de vlakdichtende wartelverbinding;
de gelaste overgangen;
sterk gebogen delen;
volledig uitgetrokken stukken van de buis.
Voer de voorgeschreven druk- en dichtheidsproef uit voordat de leiding wordt geïsoleerd, afgeschermd of definitief weggewerkt.
Producttype: flexibele RVS-spiraalbuis
Nominale maat: DN20 / 3/4"
Basislengte: 500 mm
Maximale uitgetrokken lengte: 1000 mm
Maximale verlenging: circa 100%
Aansluiting 1: 3/4" buitendraad
Aansluiting 2: losse 3/4"-wartelmoer
Afdichting wartelzijde: vlakdichtend
Materiaal spiraalbuis: vermoedelijk RVS AISI 316L
Materiaal aansluitstukken: vermoedelijk RVS AISI 304
Constructie: geribbelde, flexibele en vormbare RVS-buis
Aansluitingen: gelast
Interne webshopreferentie: FL34500+
Vermoedelijke handelsreferentie: 9206244
EAN/GTIN: niet betrouwbaar bevestigd
Maximale werkdruk: productspecifiek te bevestigen
Maximale mediumtemperatuur: productspecifiek te bevestigen
Aantal in verpakking: één RVS-spiraalbuis.
