De Wilo Sub TWI 5-SE-304EM-PnP/3 is een complete meertraps regenwaterpompset voor het verpompen van schoon water uit een regenwaterput, reservoir, opslagtank of ondiepe waterbron.

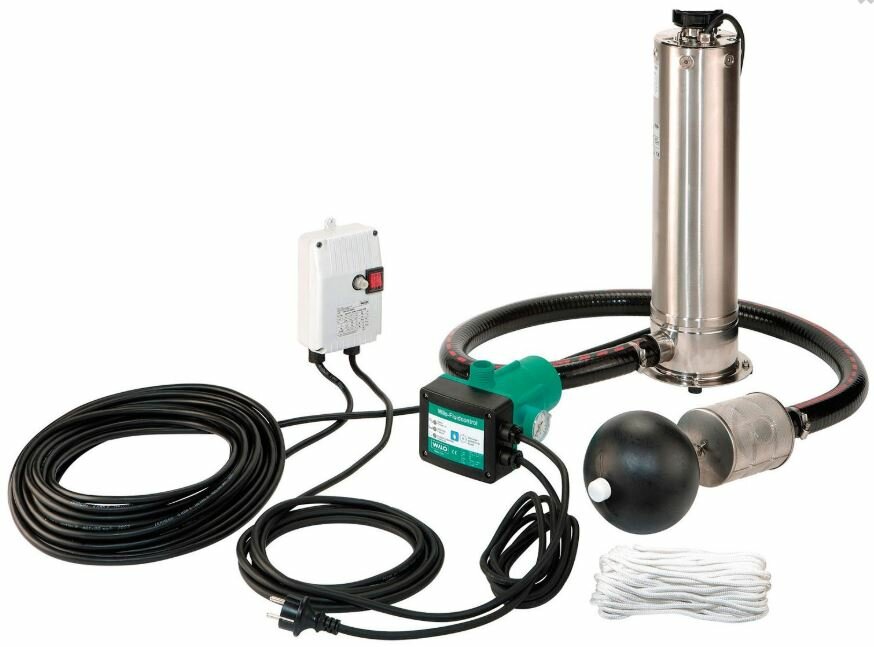

De set combineert een volledig onderdompelbare RVS-pomp met automatische Wilo HiControl 1-pompbesturing, een drijvende aanzuigfijnfilter, een flexibele aanzuigslang van 1,5 meter en een veiligheidskabel. De officiële Wilo-productreferentie is 2543632. De bijbehorende EAN is 4048482504636.
De Plug & Pump-uitvoering bevat de belangrijkste onderdelen voor een automatische regenwaterinstallatie:
Reinig een vervuilde aanzuigfilter met schoon water en een zachte borstel. Schakel de installatie volledig spanningsvrij voordat onderhoud wordt uitgevoerd.
Merk: Wilo
Productreeks: Sub TWI 5-SE Plug & Pump
Model: Sub TWI 5-SE-304EM-PnP/3
Fabrikantreferentie: 2543632
EAN/GTIN: 4048482504636
Producttype: meertraps regenwaterreservoirpomp met automatische besturing
Nominaal debiet: 3 m³/u
Aantal hydraulische trappen: 4
Maximale opvoerhoogte: 44,4 m
Maximale werkdruk: 10 bar
Maximale dompeldiepte: 17 m
Maximaal zandgehalte: 50 g/m³
Maximale vaste-deeltjesgrootte volgens handleiding: 2 mm
Mediumtemperatuur: 5 tot 35 °C
Netaansluiting: 1 × 230 V, 50 Hz
Nominaal motorvermogen P2: 0,55 kW
Nominaal toerental: 2.810 t/min
Nominale stroom: 4,5 A
Startstroom: 20,25 A
Maximale schakelfrequentie: 40 starts per uur
Beschermingsklasse motor: IP68
Persaansluiting: Rp 1¼" binnendraad
Zuigaansluiting: Rp 1¼" binnendraad
Aansluitkabel pomp: 20 m
Voedingskabel besturing: 2 m met randaardestekker
Materiaal pomphuis: RVS
Materiaal waaier: RVS
Materiaal as: RVS
Materiaal motorbehuizing: RVS
Hoogte pomp: circa 539 mm
Maximale diameter: circa 129 mm
Nettogewicht complete set: circa 20,5 kg
Automatische start/stop: ja
Droogloopbeveiliging: ja, via HiControl 1
Geïntegreerde motorvlotter: nee
Drijvende aanzuigfilter: ja
Aanvullende aanzuigslang: 1,5 m.
Open de persleiding en schakel de installatie in. Controleer vervolgens of de pomp correct opstart, voldoende water levert en na het sluiten van alle tappunten automatisch uitschakelt.
De pomp mag nooit drooglopen of langdurig met een gesloten persafsluiter blijven werken.
De pomp vereist volgens Wilo geen bijzonder periodiek intern onderhoud.
Controleer wel regelmatig:
Voor een normale huishoudelijke regenwaterinstallatie is een ondergedompelde opstelling doorgaans eenvoudiger en minder gevoelig voor luchtlekken. Wilo bevestigt dat droge opstelling bij de SE-uitvoering mogelijk is, maar schrijft tegelijk voor dat de aanzuigslang vóór de start met water moet worden gevuld.
De persaansluiting van de pomp is:
Rp 1¼" binnendraad
Gebruik een persleiding met een diameter die niet kleiner is dan de pompaansluiting, tenzij de installatieberekening een andere uitvoering toelaat.
Een te kleine leidingdiameter veroorzaakt extra drukverlies, een lager beschikbaar debiet en mogelijk meer schakelbewegingen.
De Wilo-handleiding schrijft voor dat de leidingdiameter niet kleiner mag zijn dan de pompaansluiting.
De pomp werkt op:
1 × 230 V, 50 Hz
De pomp heeft een aansluitkabel van 20 meter. Het meegeleverde besturingsgedeelte beschikt over thermische motorbeveiliging, een aan-uitknop en een voedingskabel van 2 meter met randaardestekker.
De elektrische installatie moet worden beveiligd met een aardlekschakelaar van maximaal 30 mA en volgens de geldende elektrische voorschriften worden uitgevoerd.
Beschadigde kabels mogen uitsluitend door een vakbekwame persoon worden vervangen.
Controleer vóór de eerste start:
Bij een droge opstelling moet:
Gebruik de pomp niet voor afvalwater, fecaliën, vezelhoudend water, agressieve vloeistoffen, brandstoffen of water met grote hoeveelheden zand en slib.
Volgens de Wilo-handleiding is de pomp niet bedoeld voor langdurig continubedrijf, zoals permanent gebruik in een fontein. Bij een ononderbroken werking van meer dan twee uur kan de levensduur worden verminderd. De pomp mag evenmin worden gebruikt om zwembaden leeg te pompen.
Voor regenwaterrecuperatie wordt de pomp normaal ondergedompeld in de tank of regenwaterput geplaatst.
De standvoet met vier trillingsdempers zorgt voor een stabiele plaatsing. Gebruik de veiligheidskabel om de pomp te laten zakken, op te tillen en te positioneren.
Til of verplaats de pomp nooit aan de elektrische aansluitkabel of aanzuigslang.
De productspecifieke Wilo-fiche vermeldt een maximale dompeldiepte van 17 meter. Gebruik deze waarde en niet de algemene waarde van 20 meter die op sommige overzichtspagina’s van de productreeks voorkomt.
De SE-uitvoering kan onder de juiste voorwaarden ook buiten het reservoir worden opgesteld. De motor wordt dan gekoeld door het water dat door de pomp stroomt.
Wilo vermeldt de serie voor watervoorziening in huis, landbouw, beregening en irrigatie met niet-vervuild water, bedrijfswater, koud water en regenwater.
De pomp behandelt, filtert of ontsmet het water niet. Regenwater wordt door deze pomp niet geschikt als drinkwater.
De pomp is bedoeld voor schoon of slechts licht verontreinigd water.
Wilo vermeldt:
De Wilo Sub TWI 5-SE 304 Plug & Pump is geschikt voor:
Het nominale debiet van 3 m³/u komt overeen met ongeveer 50 liter per minuut. Dit is een nominale typewaarde en geen gegarandeerd debiet op ieder tappunt.
De maximale opvoerhoogte bedraagt 44,4 meter, wat theoretisch overeenkomt met ongeveer 4,44 bar bij nuldebiet. Tijdens daadwerkelijk waterverbruik is de beschikbare druk lager.
Het werkelijke debiet en de beschikbare druk worden onder meer bepaald door:
Wilo schrijft voor dat bij een drijvende aanzuiging de slanglengte op het reservoir moet worden afgestemd en dat de filter het wateroppervlak niet mag bereiken, om luchtinlaat in de pomp te voorkomen.
De pomp wordt door Wilo omschreven als een meertraps, zelfontluchtende onderwatermotorpomp. Zelfontluchtend betekent niet dat een lege aanzuigslang automatisch vanuit droge toestand wordt gevuld.
De TWI 5-pompen zijn normaalzuigend. Bij de SE-uitvoering moet de aanzuigslang vóór de eerste start volledig met water worden gevuld. De pomp mag nooit droog worden gestart.
De typecode 304 betekent:
Wilo bevestigt voor artikel 2543632 de pomp, complete besturing, drijvende aanzuigfijnfilter, zuigslang van 1,5 meter, elektrische kabel en veiligheidskabel als onderdelen van de standaardlevering.
De meegeleverde Wilo HiControl 1 regelt het starten en stoppen van de pomp automatisch.
Wanneer een kraan, toiletreservoir, wasmachine of ander aangesloten tappunt water vraagt en de leidingdruk daalt, start de pomp. Zodra de waterafname stopt en het debiet voldoende afneemt, schakelt de HiControl 1 de pomp opnieuw uit.
De HiControl 1 beschikt over druk- en debietbewaking, een manometer, elektronische storingsmelding en geïntegreerde droogloopbeveiliging. Hierdoor wordt de pomp uitgeschakeld wanneer onvoldoende water beschikbaar is of geen bruikbare waterstroming wordt gedetecteerd.
De HiControl 1 is een elektronische aan-uitregeling en geen frequentieregelaar. De pomp draait dus op een vast toerental. De beschikbare druk varieert met het waterverbruik, het hoogteverschil en de weerstand van leidingen, filters, kranen en koppelingen.
Deze uitvoering heeft de typeaanduiding EM-PnP/3 en niet FS.
Bij Wilo staat FS voor een direct aan de motor aangesloten vlotterschakelaar. Deze specifieke Plug & Pump-uitvoering wordt niet als FS-model aangeboden en heeft dus geen geïntegreerde niveauschakelaar aan de pomp. De automatische start en stop gebeurt via de meegeleverde HiControl 1.
De drijvende aanzuigfilter mag niet worden verward met een elektrische vlotterschakelaar. De filter drijft in het reservoir om water boven het bodembezinksel aan te zuigen, maar schakelt de pomp niet elektrisch uit.
De pomp heeft aan de zijkant een Rp 1¼"-zuigaansluiting waarop de meegeleverde drijvende aanzuigfilter en aanzuigslang worden aangesloten.
De drijvende aanzuiging neemt water onder het oppervlak op. Daardoor wordt minder zand, slib en bezonken vuil van de bodem aangezogen dan bij een vaste bodemaanzuiging.
Controleer bij de montage dat:
